Kalitate handiko zintzilikarioa Txinan egina

Hanger Bolt eguzki-egituren muntaketarako, Topfencesolar-ek ekoitzitako Xiamen bolt-eko Txinako Txinan. Jarraian hiru zati nagusiz osatuta.

Deskribapena:

Elementua	Materiala	Tamaina	Kantitatea	Unitatearen pisua
M10 torlojua	SUS304	M10*200	1	0.085
M10 brida azkoina	SUS304	M10*15*10	3	0.011
Gomazko kuxina	EPDM	M10*200	1	0.05

Produktuaren izena: Eguzki Panel Bolts

Materiala: SUS304/316

Herdoilaren aurkakoa: bere errendimendu handia

Instalazio gunea: Teilatuetan

Kolorea: naturala edo pertsonalizatua

Funtzioa: Eguzki-panelen egituraren lokailuak

Bidalketa aurretik muntatu aurretik

Eguzki-panelen torlojuak egitura optimizatuaren aukera dira, ez dute instalazio konplexurik behar. Eguzki panelen egituraren muntaketa sinplifikatu eta eraginkorragoa da PV moduluei euskarri fidagarria eskaintzeko.

Kargatzeko gaitasuna:

Gehienezko haize-karga: Max. Gehienez 60 m/s

Gehienezko elur-karga: Max. Gehienez 1,4 KN/m2

Teilatu-guneen aplikazio egokiak: metalezko teilatua, teilatu trapezoidala, sandwich metalezko teilatua, latorrizko teilatua, etab.

Neurri gehiago:

Metodoak erabiltzea:

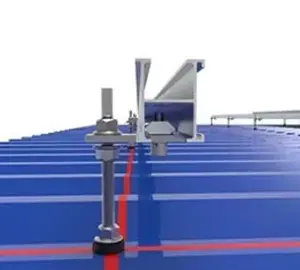

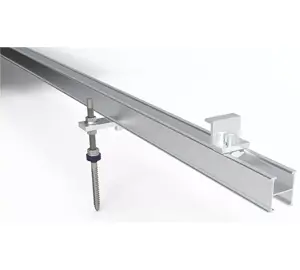

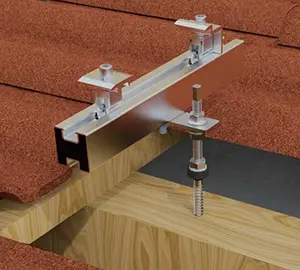

Theeguzki-eskegigailuaren torlojuaL-oinak muntatzeko kitarekin batera erabiltzen da eguzki-errailak erdiko besarkadekin eta amaierako besarketekin lotzeko.

Aurkezpen eskuliburua

(1) Neurtu teilatuaren eta zulagailuaren aurretiko muntaketa-barrunbearen posizioa metalezko habean edo egurrezko habean.

(2) Torloju torlojuak aurrez zulatutako zuloetan eta ziurtatu EPDM plaka teilatuan ondo lotuta dagoela ura isurtzeko arriskua ezabatzeko.

(3) Altuera doitzea, azkenik, panela teilatu gainean altuera ezartzeko, gero blokeatzeko azkoinak lotu.

(4) Muntatu L-oinen blokea goialdean eta torloju M10 brida-azkoinak ongi.

(5) Eguzki-errailak trenbide-konektoreekin konektatzea, L-oinen kitetan muntatzea.

(7) Eguzki-plakak egituran muntatuErdiko eta amaierako Eguzki-panelen besarkadakteilatuaren zoladura osoa osatzeko.
