Eguzki-panelak muntatzeko errailen fabrikatzailea eta hornitzailea

Xiamen Topfencesolar markaEguzki-panelak muntatzeko errailakteilatuko eguzki-sistemetarako erabiltzen dira maila handiko aluminiozko materiala eguzki-panelak muntatzeko optimizatuta.

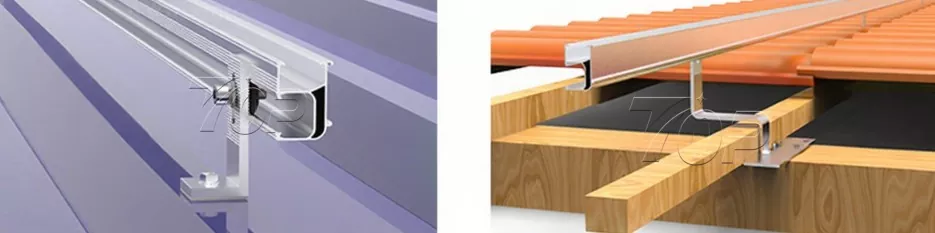

Teilatu motako eguzki errailak:

Aluminioa 6005-T5/T6 erresistentzia handiko ezaugarriak dira, korrosioarekiko erresistentzia bikaina eta pisu oso arina da, teilatu-sistemako biltegietarako material egokiena.

TF-RL serie B46 erraila | Luzera 4000mm, 4200mm, 4500mm, 4800mm etab.

Tamaina arrunta: 27,3 * 48,3 * 4500 mm

Gainazaleko tratamendua: ≥10μm

Errailak muntatzeko kitak

Egituraren diseinuaren xehetasunak: Hartu TF-RL-B46, adibidez, modelo ezagunenetako bat dena.

Egituraren neurriak:

Egituraren Atala Geometria Parametroak
(1) Trena:	B46		Materiala:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Atala Geometria Parametroak
A (mm2)		197.0		Ip (mm4)		64335.0
Ix (mm4)		43678.0		Iy (mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zuzena (mm3)		1306.0

Pisua /Metroa = Dentsitatea ρ(kg/m³) × Azalera A (m2) × g (N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

B46 aluminiozko errailaren konposizio kimikoaren analisia:

(Proba metodoa: GB/T3190-2008, OES)

AL6005-T6ren elementu kimikoak
Elementua	6005 Erregelamendua	Antai aluminiozko produktuak (AT6006 -T6)	Ondorioa
Si	0,6-0,9	0.62	Pasa
Fe	≤0,35	0.13	Pasa
Cu	≤0,10	<0,001	Pasa
Mn	≤0,10	0.003	Pasa
Mg	0,40-0,60	0.56	Pasa
Cr	≤0,35	0.001	Pasa
Zn	≤0,10	0.01	Pasa
Ti	≤0,10	0.014	Pasa
Al	marjina	marjina	Pasa

Trakzio proba:

Proba metodoa: JIS Z 2241-2011

AL6005-T6ren propietate mekanikoak

Test elementua	Ale mota	Trakzio erresistentzia (Rm) (Mpa)	Froga-indarra (R0 .2) (Mpa)	Hausturaren ondoren luzapena (A50mm)(%)
Emaitza	13B zenbakia	295	263	10

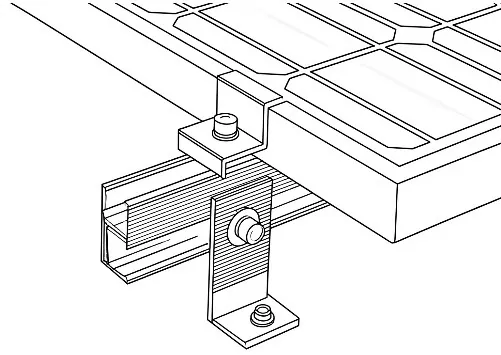

Trenbidearen egitura muntatzeko kitaren osagarriak:


Torlojuen bi hari	Teilatuko kakoak	L-oinak Kit	Erdiko giltza 1

Amaiera-Brasotza 1	Erdiko giltza 2	Amaierako besarkada 2	Xafla eroalea

Errailen aplikazio gehiago

View as

Aluminiozko Eguzki Panela Muntatzeko Rail euskarriak

Txinako Xiamen Topfencesolar-ek egindako aluminiozko eguzki-panelak muntatzeko errail-euskarriek B45 errailak eusteko habean muntatutako teilatu-kakoak erabiliz. Trenbide-konektoreak errail-zatiak konektatzen dituzte errail luze batean ilaraz errenkada eguzki-panelak orientazio horizontalean edo bertikalean jartzeko. Fidagarritasun handiko errendimendua Europan, Asian eta Ameriketako merkatuetan ongi etorria da.
Marka izena:Topfentzesolar
Produktuaren materiala:Aluminioa
Produktuaren funtzioa:Eguzki panelak muntatzeko errailak
Zerbitzu-bizitza:≥25 urte

Gehiago ikusi >> Bidali kontsulta >>

Eguzki Rack Teilatua Muntatzeko Rail

Eguzki muntatzeko egituren hornitzaile fidagarri gisa, Xiamen Topfencesolar Co., Ltd errendimendu handiko Eguzki-rack teilatuaren muntatzeko erraila diseinatzera eta fabrikatzera arduratzen da, merkatuko hainbat eskari erantzuteko, etxebizitzetako teilatuetatik hasi eta PV planta komertzialetara. Errendimendu teknikoa eta kostu eraginkortasuna eskaintzen duten produktuak diseinatzen ditugu.

Marka izena:Topfentzesolar

Produktuaren materiala:AL6005-T5/ AL6063-T6

Produktuaren funtzioa:Teilatupeko muntaketa

Zerbitzu-bizitza:20 urte baino gehiago

Gehiago ikusi >> Bidali kontsulta >>

Eguzki-paneleko errailak

Eguzki-paneleko errailek eguzki-teilatua muntatzeko sistemarako euskarri egonkorra eskaintzen dute eta hainbat alditan molda daitezke. Xiamen Topfencesolar fabrikatzaile profesionala da, eguzki panelen errailen zerbitzu pertsonalizatua eskaintzen digun bezeroei eguzki proiektuetan laguntzeko. Laginak tamaina eta kantitate desberdinetarako daude eskuragarri.
Marka izena:Topfentzesolar
Produktuaren materiala:Aluminioa Al6005-T5 / T6
Produktuaren funtzioa:Metalezko teilatua eguzki-muntatzea
Zerbitzu-bizitza:20 urte

Gehiago ikusi >> Bidali kontsulta >>

Teilatu metalikoko eguzki-panelak muntatzeko Mini Rail

Txinan fabrikatzaile eta hornitzaile profesional gisa, Xiamen Topfencesolar-ek ekoitzitako teilatu metalikoko eguzki-paneletarako trenbide txikiak ekoitzitako ezaugarri iraunkor eta arinek zure eguzki-panelak muntatzeko %20-30eko kostu txikiagoa murrizten du. Aluminiozko gainazaleko anodizazioa ≥ 10μm prozesatzen ari da, UV frogarako ahalegin handia eta korrosioarekiko erresistentzia egiten du, 25 urte baino gehiagoko zerbitzua emanez. Rail gabeko irtenbide hau ongi etorria da eta etxebizitza, merkataritza eta industria eremuetan eguzki sisteman erabiltzen da.
Marka izena:Topfentzesolar
Produktuaren materiala:Al6005-T5
Produktuaren funtzioa:Eguzki panelak teilatuan edo lurrean kargatzeko
Zerbitzu-bizitza:≥25 urte

Gehiago ikusi >> Bidali kontsulta >>

Eguzki-panelen teilatuko bastidoreen muntaia

Topfencesolar-ek eguzki-panelen teilatuko bastigailuak ekoizten ditu, Txinan oinarritutako fabrika. Erraila sistema fotovoltaiko baten instalazio-euskarri nagusia da. Errailak muntatuta, eguzki-panelak modu seguruan finkatu ditzake hainbat teilatutan. Hala nola, hormigoizko, metalezko eta teilazko teilatuak. Pisu arineko errailak aluminiozko aleazioz eginda daude, korrosioarekiko erresistentzia bikainarekin, gainera, erraz instalatzen dira.

Gehiago ikusi >> Bidali kontsulta >>

Aluminiozko Eguzki Panelak Muntatzeko Railak

Aluminiozko Eguzki-panelen muntaketa-errailak eguzki-muntatzeko egitura osoaren zati garrantzitsuetako bat dira. Aluminiozko 6005-T5 materialez eginda daude, gainazaleko tratamendu anodizatuarekin, 25 urte baino gehiago iraunkorrak.
Marka izena:Topfentzesolar
Produktuaren materiala:Aluminioa 6005-T5, 6063-T6
Produktuaren funtzioa:Eguzkia muntatzeko euskarria
Zerbitzu-bizitza:≥ 20 urte

Gehiago ikusi >> Bidali kontsulta >>

Txinan Eguzki-panelak muntatzeko errailak fabrikatzaile eta hornitzaile fidagarri gisa, gure fabrika dugu. Pertsonalizatutako produktuen prezioen zerrenda lortzeko, jar zaitez gurekin harremanetan.
