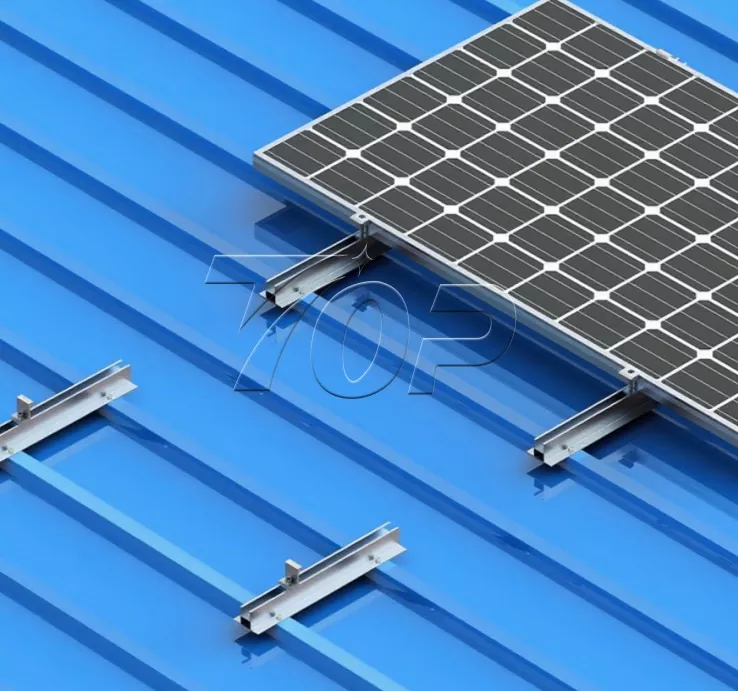

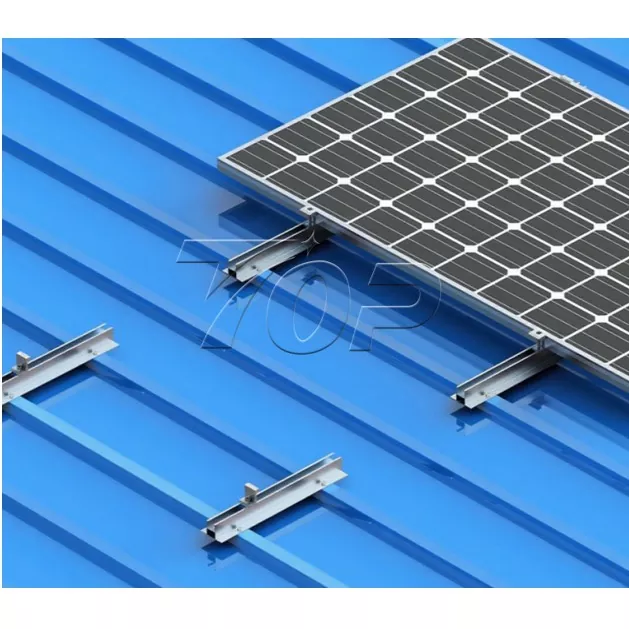

Aluminiozko Mini Rail Eguzki Muntatzeko Sistema

1.Eguzki Panelak

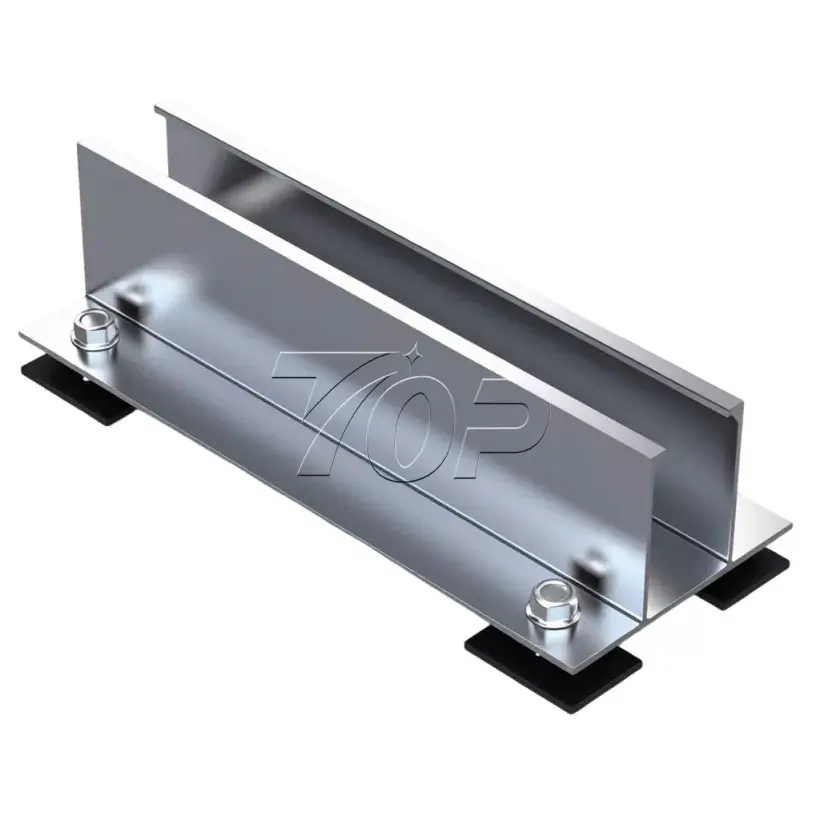

2.Aluminiozko Mini errailak

3. Erdiko Besarkada

4. Bukaerako besarkada

5. Torlojua

6.Torloju auto-taskatzailea

7.Gomazko kutxa

8. Lur-hezurra

9. Kable Clip

Eguzki-panelaren diseinua trenbide txikiko diagramaren adierazlean behean agertzen da.

Eguzki panelaren zabalera 1134 mm-koa da. Luzera 2278 mm izan daiteke, panelaren lodiera 30 mm, 35 mm. (Eguzki-panelen beste dimentsio batzuk ere egokitzen dira. ) Eguzki-panelen kantitatearen multzoa zure guneko teilatuaren tamainaren arabera antolatu daiteke.

Parametroak

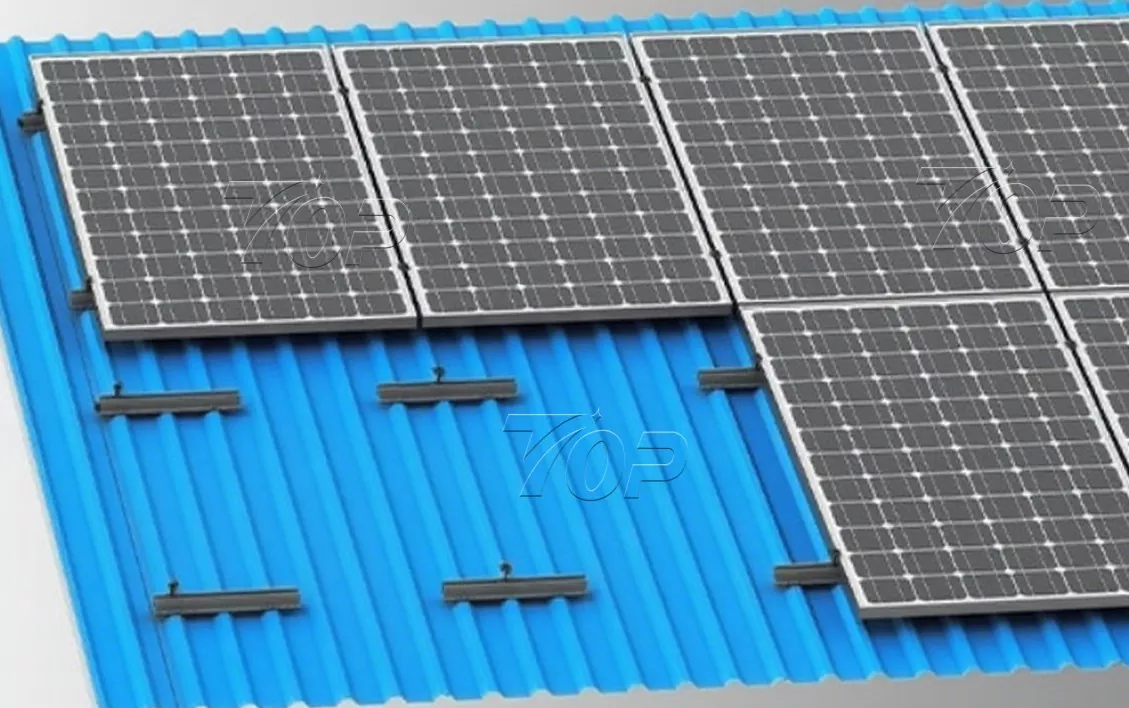

Irtenbide hau teilatu metalikoko eguzki panelen instalaziorako bereziki diseinatu da. Eguzki-teilatu proiektuetara egokitu daiteke eskala eta diseinu ezberdinekin. Aluminiozko Mini Rail Eguzki Muntatze Sistemak xafla trapezoidalak eta teilatu korrugatuak izan ditzake, etab. Zehaztapen arruntak 200 mm-ko luzera dira (euskarri pertsonalizazioak), Topfencesolar Railless Mini Racking Solutions Metal teilaturako arina da eta erraz eraman eta instalatzen da, eta instalazioaren karga gehigarria eraginkortasunez arinduz eta teilatuaren zama zaila murrizten du. Gomazko kuxina duen bimetalezko torlojuak teilatuan ura isurtzea saihesten du errailak metalezko teilatuan muntatzean.

Ezaugarriak

1. Aurrez muntatutako diseinua, instalazio erraza eta eraginkorra.

2. Gure Eguzki Muntatzeko Sistema optimizatutako Mini Rail hau egoitza-etxeetako metalezko teilatuetara, merkataritza-eraikinen teilatuan, biltegiko teilatuetara egokitu daiteke.

3. Aluminioa 6005 - Topfencesolar-eko T5 materialak merkatutik maila altua du, gure sistemak pisu arinean eta errendimendu handia du.

4. 60 m/s-ko haize gogorrak eta 1,4 KN/m²-ko elur-karga jasan ditzake, eguzki-panelaren egituraren egonkortasuna eta segurtasuna bermatuz.

Kostu baxua, egitura merkea, eta instalazioaren lan-kostua eta instalazio-denbora ere murriztea.
