Nola murrizten ditu eguzki-kableen erretilu batek PV kableen hutsegiteak eta mantentze-kostuak?

Abstraktua

Kableen arazoak eguzki-proiektuetan isil-isilik garestitzen diren "arazo txiki" ohikoenetako bat dira: isolamenduaren higadura ertz zorrotzen ondorioz, UV zahartzea, ura sartzea, karraskariak, ikuskapenak huts egiten dituen bide solteak eta zerbitzu-dei soil bat tokian tokiko orduetan bihurtzen duten birmoldaketa nahasia. Ondo diseinatutako batEguzki-kable erretiluasistema minak puntu horiek konpontzen ditu eroaleak babestuz, ibilbideak antolatuz, beroaren xahupena hobetuz eta ikuskapena eta mantentze-lanak aurreikusteko. Gida honek akatsak non hasten diren azaltzen du, zure ingurunerako erretilu mota eta material egokia nola aukeratu, erretiluak behar bezala neurtu eta nola eusten diren eta zer egiaztatu behar den entregatu aurretik, zure FV planta garbiago, seguruago eta sorpresa gutxiagorekin funtzionatzen du.

Aurkibidea

• Zein arazo izan ohi ditu eguzki kableak gune errealetan?
• Zergatik aldatzen du eguzki-kableen erretilu sistemak jokoa?
• Zein erretilu mota egokitzen da zure diseinua eta arrisku-profila?
• Zein material aukeratu beharko zenuke zure ingurunerako?
• Nola neurri eta bideratu behar duzu eguzki-kableen erretilu bat?
• Zein instalazio-xehetasunek deiak atzera egitea eragozten dute geroago?
• Zer egiaztatu beharko zenuke martxan jarri aurretik?
• Ohiko galderak
• Hurrengo urratsa

Eskema

• Kableen hutsegite arruntak PV eremuetan eta teilatuetan
• Nola aEguzki-kable erretiluababesa, antolaketa eta zerbitzua hobetzen ditu

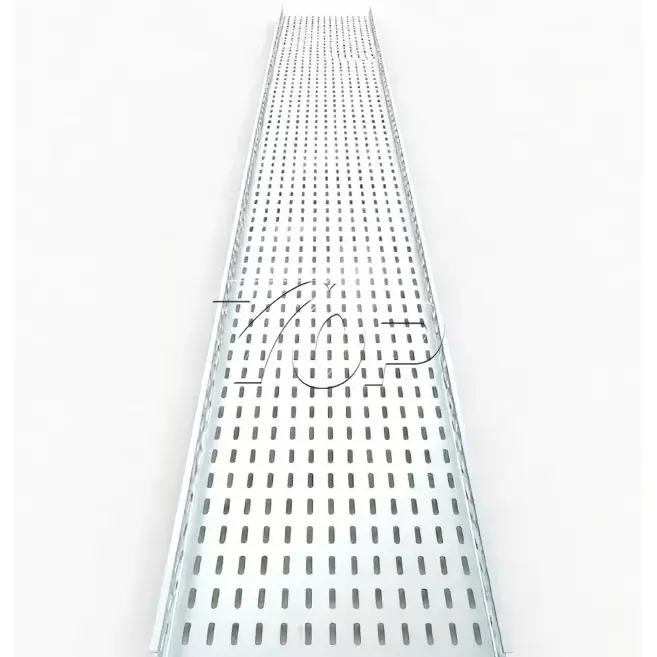

• Erretilu mota hautatzea: eskailera, zulatua, alanbre-sarea, hondo trinkoa (erabilera praktikoekin)
• Korrosioa, UV, kostaldeko gatza eta industria kutsatzaileen aukeraketa materiala
• Erretiluen tamaina, betetzea, bihurgune-erradioa, bereizketa eta kontu termikoak
• Instalazioaren egiaztapen-zerrenda eta martxan jartzeko egiaztapenak
• Erosle, EPC eta O&M taldeentzako ohiko galderak

Zein arazo izan ohi ditu eguzki kableak gune errealetan?

FV jabe gehienek ez dute kableen kudeaketa "gutxiago eraikitzeko" asmorik; kableak, besterik gabe, ugaltzen dira sistema eskalatzean. Buruko minak beranduago agertzen dira normalean, O&M taldeek instalatzen azkarra baina mantentzen zaila zen bideraketa heredatzen dutenean. Hona hemen behin eta berriro agertzen diren huts-ereduak:

• Isolamenduaren urradura eta ertzetan kalteak: Gainazal zakarren gainean, metalezko ertzetan edo gaizki amaitutako mozketen gainean jarritako kableak poliki-poliki higatzen dira.
• UV eta tenperaturaren zikloa: Eguzkiaren esposizioak eta eguneroko hedapen termikoak zahartzea bizkortu eta gaizki onartzen diren lasterketak askatu ditzakete.
• Ura sartzea eta batzea: Leku baxuek eta hodi sagging-ek hezetasuna harrapatzen dute; teilatuak eta kanpoko kable bidezko bideek haizeak bultzatutako euria ikusten dute maiz.
• Karraskariak eta hegaztiak: Agerian dauden kableen begiztak eta "sarbide errazak" bideratzeak mastekatzera eta habia egitera gonbidatzen dute.
• Kontrolik gabeko kable-sortak: sorta estu eta irregularrak gehiegi berotu, arazoen konponketa zaildu eta geroko hedapenetarako gehigarri nahasiak sor ditzakete.
• Ikuskapen eta betetze arazoak: euskarrien arteko tarte ez-koherenteak, lurreratzeko/loturaren jarraitasun eskasak eta potentziaren eta kontrol-kableatuaren arteko bereizketa argigabeak guneko auditoretek huts egin dezakete.
• Zerbitzu-deiak motelak: Kableak etiketatuta edo antolatuta ez daudenean, ordezkapen sinple bat trazadura ariketa bihurtzen da.

A Eguzki-kable erretiluaez da "kableak eusteko metala" soilik; kableen ibilbideak estandarizatzeko modu bat da, zure sistema irakurgarri eta seguru egon dadin urteetan.

Zergatik aldatzen du eguzki-kableen erretilu sistemak jokoa?

Kable erretiluak sarritan aukeratzen dira instalazioan abiaduragatik, baina haien balio handiagoa epe luzerako egonkortasuna da. Erretilu sistema bat behar bezala hautatzen eta instalatzen denean, lau modu praktikotan laguntzen dizu:

• Babesa: Erretiluak kableak ertz zorrotzetatik kanpo mantentzen ditu, libre zintzilik dauden tarteak murrizten dituzte eta estalkiak edo babesleak onartzen dituzte esposizio handia dagoen lekuetan.
• Agindu: Bideratze garbiak korapilaketak murrizten ditu, ustekabeko gurutzaketak saihesten ditu eta etiketatzea eta taldekatzea erraz egiten du.
• Beroaren kudeaketa: Erretilu irekiko egiturek (eskailera eta sare bezalakoak) beroa hobeto xahutu dezakete egoera askotan estututa dauden kanalizazioak baino.
• Zerbitzu-gaitasuna: Zirkuituak gehitzea, ibilbideak ordezkatzea edo akatsak isolatzea azkarrago bihurtzen da bidea definituta eta irisgarria delako.

Teilatu handietarako, kotxe-garbietarako eta lurrean muntatzeko matrizeetarako, aEguzki-kable erretilualan errepikagarria ere sortzen du, hau da, errenkada, bloke edo alderantzizko zona bakoitzak estandar bera jarraitu dezake. Koherentzia hori da ikuskapenean ezustekoak murrizten dituena eta konponketetan geldialdi-denbora murrizten duena.

Zein erretilu mota egokitzen da zure diseinua eta arrisku-profila?

Erretilu guztiek ez dute berdin jokatzen. Aukera "onena" zure ingurunearen araberakoa da (kostakoa, industriala, teilatua), kable kopuruaren eta aldaketak edo hedapenak zenbateko espero dituzun.

Arau sinple bat: aukeratu zure kablearen bidea egiten duen erretiluaaurreikusteko. Sarritan aldaketak espero badituzu, aukeratu erraz sartzeko eta zabaltzeko moduko bat. Esposizioa eta kalte fisikoak zure arriskurik handienak badira, lehenetsi babesa eta estalki bateragarriak.

Zein material aukeratu beharko zenuke zure ingurunerako?

Material aukeraketa da "lagapenean ondo ikusten zen" proiektu asko gero zigortzen direnak. Korrosioak ez du baimenik eskatzen, batez ere kostaldeko guneetan, parke kimikoetan edo isurketa oldarkorra duten teilatuetan. Jarraian aukeraketa gida praktiko bat dago:

Zure guneak mikro-ingurune anitz baditu (adibidez: kostaldeko aire irekia eta barneko korridore babestuak), material desberdinak zonaka zehaztu ditzakezu leku guztietan gehiegi gastatu beharrean. Hemen esperientziadun hornitzaile batek esposizio arriskua mapatzen lagun dezake eta material-faktura orekatu bat proposatzen du.

Proiektuko talde askok lan egiten duteXiamen Topfencesolar Co., Ltd. erretiluaren osagai koherenteak, bat datozen osagarriak eta PV diseinuetarako hornidura eskalagarria nahi dutenean, batez ere bideratze estandarizatuak eta hardwarearen bateragarritasun fidagarriak erretiluak bezainbeste garrantzitsuak direnean.

Nola neurri eta bideratu behar duzu eguzki-kableen erretilu bat?

A Eguzki-kable erretiluasistemak hobeto funtzionatzen du azpiegituraren bizkarrezurra bezala diseinatuta dagoenean, ez ondoren pentsatutako moduan. Hona hemen etorkizuneko botila-lepoak saihesten dituzten tamaina eta bideratze-oinarriak:

• Hazkunderako plana: Utzi espazio errealista kate gehigarrietarako, monitorizazio-lerroetarako edo etorkizuneko inbertsoreen bertsio berritzeko. Tamaina handiko erretiluak birlantzea baino gutxiago kostatzen da.
• Errespetatu bihurgune erradioa: Mantendu trantsizioak leunak eta erabili ukondoetarako eta kamiseteetarako doikuntza egokiak: bira estuak estresa isolatzea eta tiraketa zaildu.
• Bereizi behar dena bereizi: Mantendu potentzia eta komunikazio/kontrol kableatuak behar bezala banatuta, proiektuaren arauek eta ekipoen beharrek eskatzen dutenean.
• Kontrol-kablea betetzea: Gehiegi betetako erretiluak berotzen dira, nahasten dira eta ia ezinezkoak dira arazoak konpontzea. Mantendu multzokatze eta tarte koherenteak.
• Euskarriaren tartea: Euskarri-tarte zuzenek sakatzea, ur-tranpak eta bibrazioen higadura saihesten dituzte. Estandarizatu tartea erretilu motaren eta kargaren arabera.
• Kanpoan drainatzeko pentsamoldea: Saihestu “puntu baxuak” eta planifikatu ura irteteko. Ageriko guneetan, estalkiak eguraldiaren portaera kontuan hartuta aukeratu behar dira.

Zure min-puntua isolamendu-akatsak errepikatzen badira edo etenaldiko alarma misteriotsuak badira, begiratu arretaz: (1) onartzen gabeko tarte luzeak, (2) trantsizio zorrotzak eta (3) konbinazio-kutxen eta inbertsore-sarreretatik gertu dauden multzoen itogarri-puntuak. Erretiluaren ibilbide garbiago batek hirurak konpontzen ditu.

Zein instalazio-xehetasunek deiak atzera egitea eragozten dute geroago?

Erretilu egokiak ere errendimendu txikia izan dezake xehetasun txikiak saltatzen badira. Instalatzaile onenek kable-erretiluen lana amaitzea bezala tratatzen dute, horrek zehazten baitu sistema "isil" urtez egon ala ez. Erabili kontrol-zerrenda hau:

• Babestu eta moztutako ertzak babestupixkanakako urradura saihesteko.
• Erabili osagarri eta konektore bateragarriakberaz, artikulazioak lerrokatuta eta egonkor mantentzen dira ziklo termikoaren gainean.
• Lotura eta jarraitutasuna: ziurtatu lotura elektrikoa koherentea dela erretiluaren ataletan, batez ere dilatazio-junturetan eta trantsizioetan.
• Etiketatzea logikoki: etiketatu erretilu-zonak, bideak eta adar-puntu nagusiak, arazoak konpontzea detektibe-lan bihurtu ez dadin.
• Seguru eta lasai ibili: saihestu isolamenduari hozka egiten dioten lotura estuegiak; mantendu kable-bideak txukun eta irakurgarriak.
• Babestu eremu ahulak: gehitu estalkiak/babesak pasabideetan, teilatu ertzetan, karraskarientzako joera duten perimetroetan eta ekipamenduen sarreretan.

O&M ordu gutxiago nahi badituzu, hau da puntu-lerroa: erretiluaren ibilbidea begirada batean irakur daiteke. Txukun batEguzki-kable erretiluakorridoreak mantentze-lanetan akatsak eragiten dituen giza akatsa murrizten du.

Zer egiaztatu beharko zenuke martxan jarri aurretik?

Abian jartzea ez da proba elektrikoak soilik, sistema fisikoa azkar degradatuko ez dela egiaztatzea ere bada. Eman aurretik, baieztatu:

• Osagarriak erretilu sistemarekin bat datoz(bukadurak, estalkiak, erreduktoreak, besarkadak) ordezkapen inprobisatu gabe.
• Ez dago kontaktu puntu zorrotziknon kableak ukitzen dituen metalezko ertzak edo hardwarea.
• Laguntza koherentea eta lerrokatzea—ez dago atal okerrik, bihurrituz edo " flotatzen ".
• Garbitu trantsizioak itxituraksarrera babesteko, tentsio arintzeko eta kableen kudeaketa txukunarekin.
• Zonaren dokumentazioaberaz, etorkizuneko taldeek badakite zer doan nora asmatzerik gabe.

Egiaztapen hauek sinpleak dira, baina arazo garestiena saihesten dute: eguraldiaren eta karga-zikloen hilabeteetan bakarrik agertzen dena.

Ohiko galderak

G: Zer egiten du eguzki-kableen erretilu bat dena kanalean exekutatu baino hobea?

A:Hodiak babesteko behar espezifikoetarako bikainak izan daitezke, baina PV sistema handiek sarritan ikuskatzeko, zabaltzeko eta mantentzeko errazagoak diren erretilu bideetatik etekina ateratzen dute. Erretiluak ibilbideak ikusgai eta antolatuta mantentzen ditu, eta horrek arazoak konpontzeko denbora murrizten du eta birmoldaketa nahasiak saihesten ditu.

G: Zein erretilu mota izan ohi da onena kanpoko eguzki landareetarako?

A:Eskailera erretiluak ohikoak dira kanpoko korridore luzeetarako, sendoak eta aireztatuak direlako. Zulatutako aska-erretiluak sarritan aukeratzen dira kable txikiagoetarako etengabeko euskarria nahi duzunean. "Onena" esposizioaren, kable kopuruaren eta babes-beharren araberakoa da.

G: Nola ekidin ditzaket korrosio arazoak kostaldeko proiektuetan?

A:Aukeratu gatzaren esposiziorako egokiak diren materialak eta akaberak (askotan altzairu herdoilgaitza gune gogorrenetan, edo kontu handiz zehaztutako aluminio/galvanizatutako sistemak hardware bateragarri egokiekin). Era berean, saihestu korrosio galbanikoa azkartu dezaketen bat ez datozen metalak.

G: Eguzki-kable erretilu batek lagun al dezake karraskarien kalteekin?

A:Bai, kableen begizta solteak ezabatuz eta estalkiak edo babestutako bideratzea gaituz eremu zaurgarrietan. Bide fisikoaren kontrola karraskarien sarbidea murrizteko modurik eraginkorrenetako bat da.

G: Zeintzuk dira etorkizuneko kableen akatsak eragiten dituzten instalazio akats ohikoenak?

A:Ertz zorrotzak mozketetan, euskarri-tartea ez-koherentea, gainezka dagoen kableen betetzea ekipamenduen sarreretatik gertu eta lotura/jarraitasun eskasa juntzetan. Arazo hauek geroago agertu ohi dira etenkako akatsak edo isolamenduaren higadura ikusgai gisa.

G: Garesti al da erretilu sistema bat "gaindimentsionatzea" etorkizuneko hedapenerako?

A:Normalean, geroago birbideratzea baino merkeagoa da. Hazkunderako hobari xume batek aldaketa etengarriak, birlanketa-lanak eta ustekabeko geldialdi-denborak ekidin ditzake hedapenak edo jarraipenaren hobekuntzak gertatzen direnean.

Hurrengo urratsa

Zure egungo PV gunea bideratze nahasia, arazo motela edo behin eta berriz isolamendu arazoei aurre egiten badio, bidea berritzea izaten da eragiketa lasaiagoetarako biderik azkarrena. A behar bezala hautatuaEguzki-kable erretiluasistema akatsak murrizteko, mantentze-lanak bizkortzeko eta hedapenak garbi mantendu ditzake kaotiko izan beharrean.

Zure ingurunearekin, diseinuarekin eta kableen bolumenarekin bat datorren erretiluaren konfigurazioa nahi duzu gehiegi erosi gabe? Jarri zaitezXiamen Topfencesolar Co., Ltd.—partekatu zure gunearen baldintzak eta oinarrizko bideratze plana, eta instalazioa eta mantentze-lanak errazten dituzten erretilu mota, material eta osagarri praktikoak hautatzen lagunduko dizugu. Mugitzeko prest?Jar zaitez gurekin harremanetanzure proiektua eztabaidatzeko eta neurrira egindako gomendio bat lortzeko.
