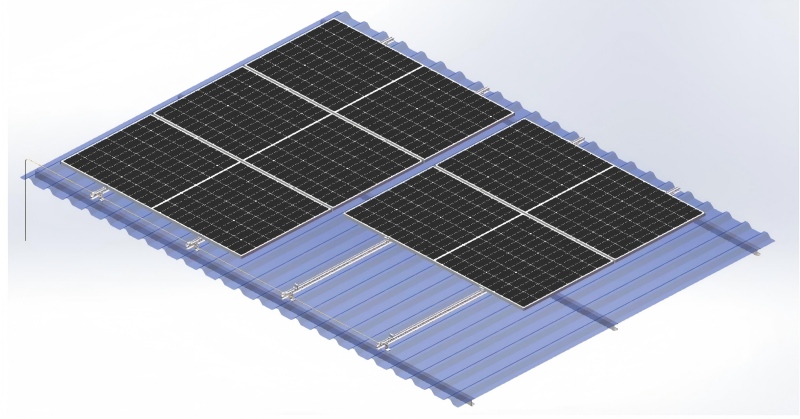

Nola muntatu eguzki panel bat teilatuan?

Eguzki-zentral bat instalatzeak onura asko ekar ditzake, hala nola, elektrizitate-fakturan aurreztea edo guztiz uko egitea.

Eguzki energiaren erosotasun ugariez gozatzeko, teilatuan jartzea da aukerarik errentagarriena lehenik.

Eguzki-panel bat teilatuan muntatzeko gida

Beharrezko osagaietatik eta materialetatik hasi eta instalazio-kokapen onenetara eta urratsez urrats funtzionamendu-argibideetaraino, hemen aurki dezakezu jakin behar duzun informazio guztia. Hartu instalazio finkoaren osagaiaL-oinaketa gida-errailak adibide gisa. Eguzki-panel finkoak instalatzeko beharrezkoak diren osagaiak fabrikatzailearen araberakoak dira neurri handi batean, baina berdinak dira eguzki-panelak instalatzeko edozein metodotarako. Multzo oso batek osagaiak, inbertsore-kableak, MC4 konektoreak, L pinak + gida-errailak, aluminiozko aleaziozko euskarriak, etab. eta, batez ere, eraikuntza-tresnak biltzen ditu. Instalazio-sistema mota honetan, zuloak zulatu behar dituzu konektatzen diren zatietan eta instalazioko gida-errailetan finkatu behar dituzu egitura osoa teilatuan ondo instalatuta dagoela ziurtatzeko. Euskarri euskarrien instalazio-kit multzo batek ondo bete dezake instalazio-baldintza hau. Beste instalazio metodo batzuk torlojuen instalazioa eta presio blokeen instalazioa dira. Horiez gain, tresna hauek ere prestatu behar dituzu: • Giltza • karratua • lona iragazgaitza, etab.

Kasu honek aluminiozko materialak erabiltzen ditu L formako oinak eta gida-errailak dituztenak. Material honek indar handia, pisu arina eta korrosioarekiko erresistentzia ditu. Aluminiozko materialak izkinako materialetan erraz prozesatzen dira, tresna arruntentzat eta hain profesionalak ez diren pertsonentzat egokiak direnak. Gainera, aluminioa eguzki plaka gehienen markoekin bateragarria da, beraz, familiek eurek instala ditzakete profesionalei deitu beharrik gabe.

Hauek dira instalazioaren urrats zehatzak:

Mesedez, irakurri eskuliburu osoa arretaz zure teilatuko eguzki-sistema instalatu aurretik.

* L-oinak teilatuaren muntatzeko irtenbidearen instalazio-argibideak zorrotz jarraituz produktuaren egitura-eskakizunak beteko ditu eta dagozkion estandarrak beteko ditu. Instalazioan zehar, ziurtatu dagozkion segurtasun-arauak betetzen dituzula eta erreparatu dagokion eskualde-arauei.

Instalatzaileek honako arau hauek bete beharko dituzte.

1. Bete ezazu aplikagarriak diren tokiko edo nazioko eraikuntza-kode guztiak, eskuliburu hau ordezkatu dezaketenak barne;

2. Ziurtatu euskarriak bezalako produktuak instalazio eta instalazio-ingurune zehatzetarako egokiak direla;

3. Mesedez, erabili gure enpresak emandako osagarriak eta ekartzen dituzun instalazio-tresnak. (Gure enpresak ez du bere gain hartuko ordezko osagarriak erabiliz eraikuntzaren erantzukizunik);

4. Nola birziklatu: Mesedez, jarraitu tokiko araudia;

5. Eragiketa langileak: Eguzki-panelen instalatzaile profesional bi baino gutxiago ziurtatu;

6. Ziurtatu elektrizitate-ekipoen instalazioa elektrizista profesionalek egiten dutela;

7. Eguzki panelen osagai elektrikoen instalazio segurua ziurtatzea.

Ezaugarri nagusiak

a. Batez ere, zurezko habeek edo altzairuzko habeek eusten duten altzairuzko teila koloreko eskailera-formako teilatuetarako erabiltzen da.

b. Diseinu arina, iraunkorra eta ederra, muntatzeko erraza eta instalatzeko azkarra

c. Merkatuan marko eta markorik gabeko eguzki-panelen instalazio mota guztietarako egokia

d. Osagaiak fabrikan aurrez muntatuta daude eta arrazoiz paketatzen dira gunean instalatzeko denbora aurrezteko

1. Deskribapena

Sistema honek aluminio aleazioko osagarriak erabiltzen ditu,aluminiozko errailaketa altzairu herdoilgaitzezko torlojuak, eta egurrezko habeek edo altzairuzko habeek eusten dioten altzairuzko teila koloreko eskailera-formako teilatuetarako egokia da.

Sistema instalatu aurretik, irakurri arretaz instalazio-argibide hauek. Eta mesedez, bete tokiko legeak instalazioan.

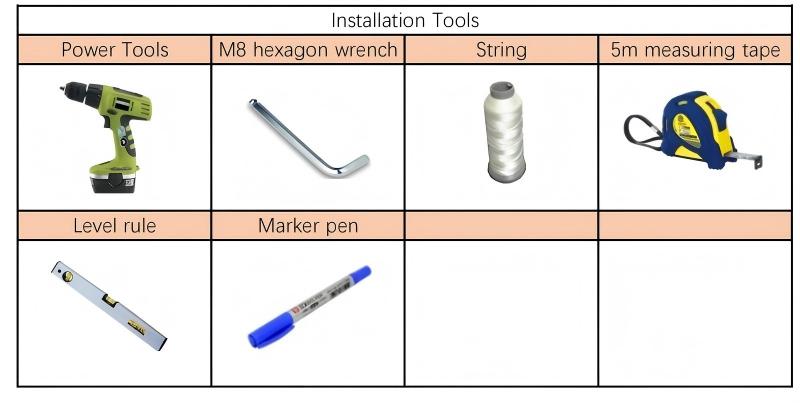

2. Instalazio-tresnak

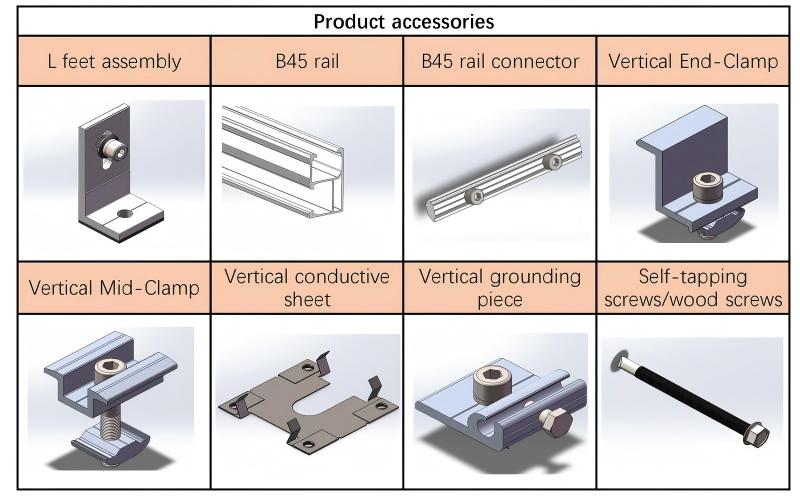

3. Produktu Osagarriak

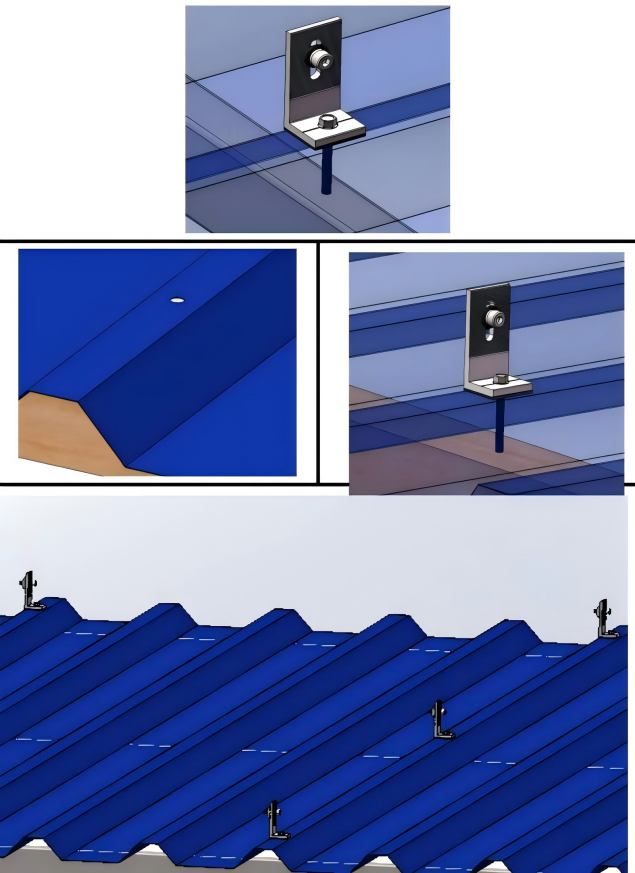

4.1 L-oina instalatzea

Euskarri-habearen materialaren arabera, erabili auto-zulaketa-torlojuak (euskarri-habea altzairuzko habe bat da) edo egurrezko torlojuak (euskarri-habea egurrezko habea da) L-oinen multzoa kolore trapezoidaleko altzairuzko baldosaren gailur-posizioan instalatzeko eta finkatzeko.

PS: altzairu trapezoidaleko lauzak eusten dituzten purlinak egurrezko habez eginak badira, beharrezkoa da zulatzeko tresna bat erabiltzea aldez aurretik koloretako altzairuzko baldosetan φ6mm-ko zulo txiki bat egiteko, zurezko torlojuak sartzea errazteko.

Antolatu marrazkiaren arabera eta instalatu gainerako L-oinak goiko metodoa erabiliz.

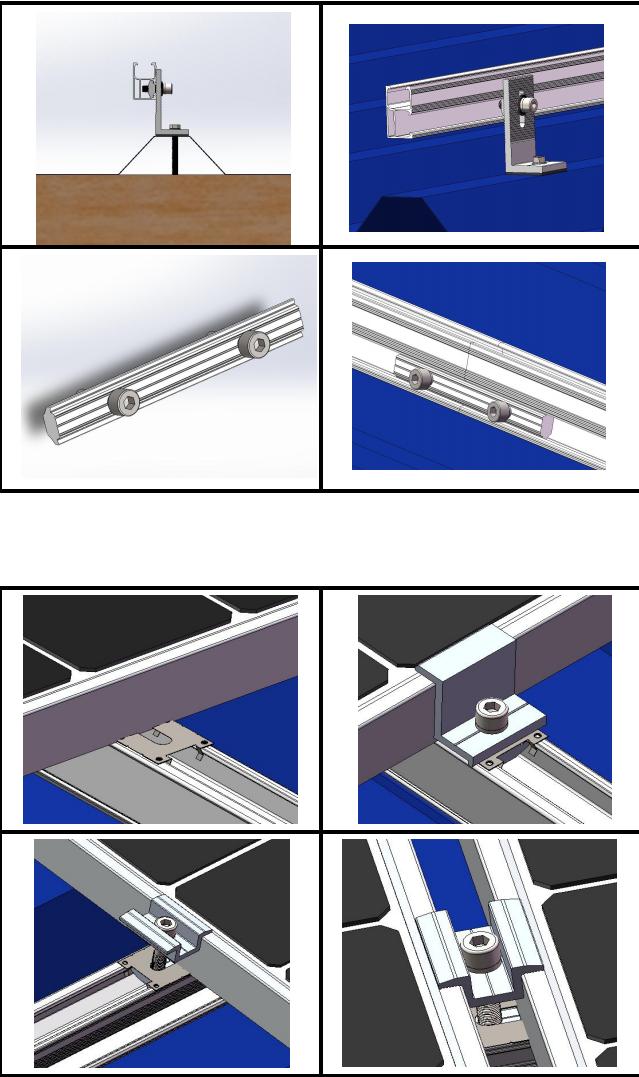

4.2 B45 erraila instalatzea

Egokitu B45 errailaren gainazal korrugatuaren norabidea lehendik instalatutako eta finkatutako L oin osagaiaren gainazal korrugatuarekin lerrokatzeko, eta erabili M8 giltza hexagonal bat kakoko torloju hexagonala estutzeko erraila blokeatzeko.

Instalatu errail-konektorea trenbide-junturaren posizioan, eta erabili M8 giltza hexagonal bat errail-konektorean torloju hexagonalak estutzeko bi muturretako juntak blokeatzeko.

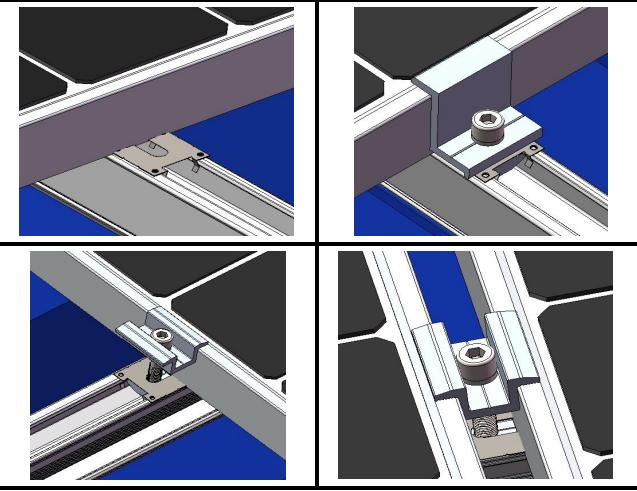

4.3 Eguzki plakak jartzea

Jarri eguzki-panela errailean, egokitu amaierako muntaiaren posizioa eta konpondu End-clamp-arekin (xafla eroale batekin hornituta badago, sakatu xafla eroalea trenbideko zirrikituan, egokitu posizioa eta sakatu xafla eroalearen mutur bat eguzki-panelaren metalezko markoarekin).

Erdiko eguzki-panelaren posizioa egokitu ondoren, konponduErdiko besarkada(Xapa eroale batekin hornituta badago, sakatu xafla eroalea trenbideko zirrikituan, eta posizioa egokitu ondoren, erabili bi aldeetako eguzki-panelen metalezko markoak xafla eroalearen bi muturrak sakatzeko)

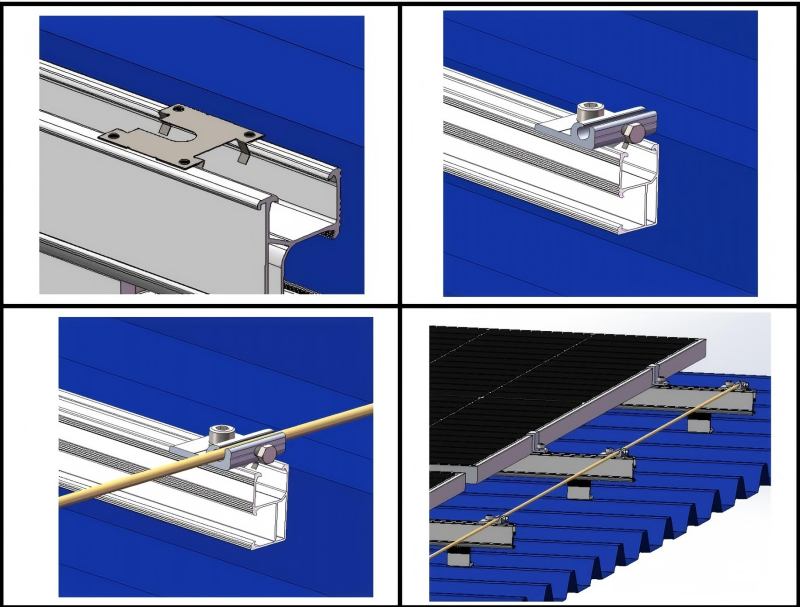

4.4 Lurreratze-konexioa instalatzea

(1) Instalatu xafla eroalea errailaren amaieran.

(2) Ondoren, instalatu lurrerako osagaia.

(3) Instalatu lurrerako klipak gainerako errailen muturretan.

(4) Pasatu kobrezko alanbre bat lurrerako klip hauetatik, estutu torloju hexagonalak eta, azkenik, lurrarazteko kobrezko alanbrea.
