Haize handiko eskualdea PV Hesiaren sendotzea: EPC kontratistak eta instalatzaileentzako ingeniaritza gida

Haize handiko fotovoltaiko hesi-sistemetarako egitura-indartzeko irtenbideak

Aluminiozko aleaziozko egiturak eta altzairu tradizionalak

Materiala hautatzea erabaki kritikoenetako bat daPV hesiaren sendotzea, batez ere haize handiko eta ingurune korrosiboetan. Galbanizatutako altzairuzko egitura tradizionalek, kostu-eraginkorra izan arren epe laburrean, askotan degradazio bizkortua pairatzen dute kostaldeko edo hezeetako eskualdeetan. Aitzitik, erresistentzia handiko aluminiozko aleazio sistemek pisuaren, korrosioarekiko erresistentziaren eta egituraren errendimenduaren arteko oreka handiagoa eskaintzen dute.

Ingeniaritza-ikuspegitik, aluminiozko aleazioak (normalean 6005-T5 edo 6063-T6) trakzio-erresistentzia bikaina eskaintzen du oinarrian karga hila nabarmen murrizten duen bitartean. Pisuaren murrizketa honek instalazioaren eraginkortasuna zuzenean hobetzen du eta garraio-kostuak murrizten ditu, eskala handiko inplementazioak kudeatzen dituzten EPC kontratistek funtsezko kontuak.

Parekatuta dagoeneanSUS304 altzairu herdoilgaitzezko lokailuak, aluminiozko egiturek korrosioarekiko erresistentea den sistema bat osatzen dute, 720 ordu baino gehiagoko gatz-ihintzak jasateko gai dena. Beroan galbanizatutako (HDG) altzairuarekin alderatuta, denboran zehar estaldura-akatsak sor ditzaketenak, konbinazio honek epe luzeko iraunkortasuna bermatzen du gutxieneko mantentze-lanarekin.

Postaren diseinu optimizatua Haizearen erresistentziarako

Hesi-zutoiak edozein eguzki-hesi sistematan karga-jasaten duten osagai nagusi gisa jokatzen dute. Haize handiko eskualdeetan, zutabeen diseinu desegokia da egitura-hutsaren kausa nagusietako bat. Indartutako PV hesi-sistemek hormaren lodiera handiagoa duten zutoinak behar dituzte, normalean ≥2,0 mm, alboko haize-kargaren azpian makurdurari eta giltzadurari aurre egiteko.

Berdin garrantzitsua datxertatzeko sakonera. Haize handiko aplikazio gehienetarako, 800 mm-ko gutxieneko sakonera gomendatzen da, lurzoruaren baldintzen eta haize-klasearen arabera handitu daitekeen arren. Txertatze sakonagoek iraultze-uneekiko eta altxatze-indarren aurkako erresistentzia hobetzen dute.

Diseinu aurreratuek ere izan ditzakete:

• Kapelu formako edo C formako zutoin profilak inertzia-momentua hobetzeko
• Hormigoian muntatutako sistemetarako oinarri armatuak
• Errotazioaren aurkako ezaugarriak, bihurdura-ezegonkortasuna saihesteko

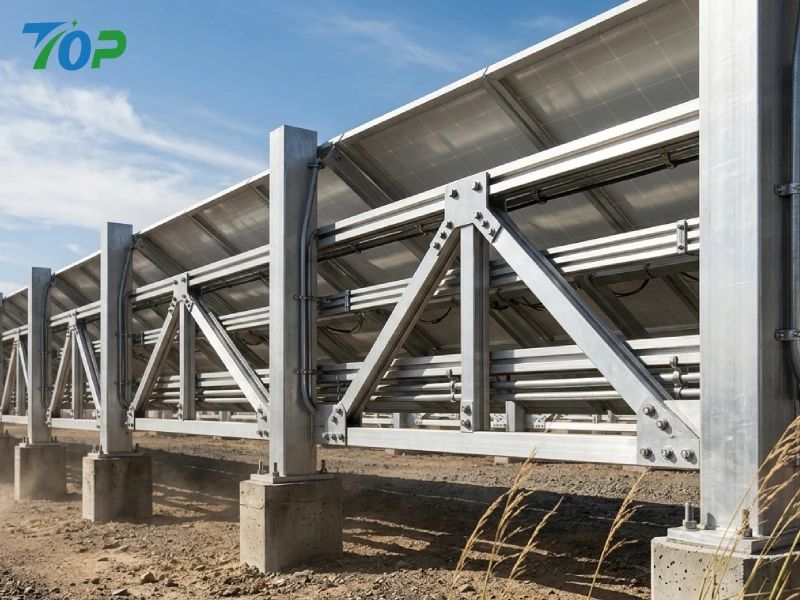

Cross-Bracing eta Triangelu-indartzeko Diseinua

Egituraren zurruntasuna hobetzeko modurik eraginkorrenetako bathaizearekiko erresistenteak diren fotovoltaiko hesi-sistemakgurutzadura bidezkoa da. Kide diagonalak sartuz, kargak egitura-elementu anitzetan birbana daitezke, tentsio-kontzentrazioa nabarmen murriztuz maila kritikoan.

Triangelu-errefortzuaren geometria bereziki eraginkorra da, tolestura-indarrak indar axial bihurtzen dituelako, materialek eraginkorrago jasan ditzaketelako. Diseinu-ikuspegi honek haizearen presiopean deformazioa gutxitzen du eta sistemaren egonkortasun orokorra hobetzen du.

EPC kontratistarentzat, aurrez diseinatutako euskarri moduluak sartzeak instalazioa erraztu dezake, tokian tokiko fabrikazio denbora murriztuz ingeniaritza zehaztasuna mantenduz.

Erresistentzia handiko finkagailuak eta lotzeko sistemak

Loturak sarritan ahaztu egiten dira, baina haize-karga dinamikoen azpian egituraren osotasuna mantentzeko zeregin erabakigarria dute. Haize handiko aplikazioetan, torloju, azkoin eta besarkada guztiak erabiliz egin behar diraSUS304 edo SUS316 altzairu herdoilgaitzaindarra eta korrosioarekiko erresistentzia bermatzeko.

Momentuaren kontrola ere garrantzitsua da. Gutxi estututa dauden torlojuak denborarekin askatu egin daitezke, eta gehiegi estututa daudenek materialaren nekea izan dezakete. Momentu kontrolatutako instalazioa ezartzeak (normalean kalibratutako giltzak erabiliz) aurrekarga koherentea bermatzen du konexio guztietan.

Gomendatutako praktikak hauek dira:

• Askatzearen aurkako zirbilgailuak edo blokeo azkoinak erabiltzea
• Lotura kritikoetan haria blokeatzeko konposatuak aplikatzea
• Instalazio osteko momentuaren egiaztapena egitea

Optimizazio aerodinamikoa

Egiturazko sendotzetik haratago, diseinu aerodinamikoak funtsezko eginkizuna du haize-karga murrizteko. Hesi panel solidoek haizearen erresistentzia handia sor dezakete, egiturazko osagaietan الضغط handiagoak eraginez. Aitzitik, diseinu optimizatuek aire-fluxu partziala ahalbidetzen dute, karga orokorra murriztuz.

Estrategia eraginkorrak honako hauek dira:

• Panelen arteko tarte kontrolatua sartzea
• Zulatutako edo sare-atzealdeko hesi-sistemak erabiltzea
• Panelaren okertze-angeluak doitzea arrastatze-koefizienteak minimizatzeko

Diseinuaren optimizazio hauek egitura-errendimendua hobetzeaz gain, material-eskakizunak murrizten dituzte, kostu-eraginkortasuna eta ROI hobetzen lagunduz.

PV Hesi Egonkortasunerako Fundazioaren Ingeniaritza Haize Indartsuko Eremuetan

Ground Mount vs Concrete Foundation Konparazioa

Lurreko zutoinen eta hormigoizko zimenduen artean aukeratzeak eragin zuzena du sistemaren egonkortasunean eta instalazioaren abiaduran. Lurrean muntatutako sistemak instalatzen azkarragoak dira eta kostu-eraginkorragoak dira lurzoruaren baldintza egokietan, baina erresistentzia mugatua eskain dezakete oso haize handiko guneetan.

Hormigoizko zimenduak, lan intentsiboagoak diren arren, karga-gaitasun handiagoa eskaintzen dute eta gomendagarriak dira:

• Haize esposizio handia duten kostaldeko eskualdeak
• Eramangarritasun txikiko lurzoru biguna edo hareatsua
• Epe luzerako fidagarritasun estrukturala eskatzen duten proiektuak

Lurzoruaren egoeraren eragina (hondarra, buztina, lur harritsua)

Lurzoruaren ezaugarriek zuzenean eragiten dute fundazioaren errendimenduan. Lur hareatsuak, adibidez, alboko erresistentzia eskasa eskaintzen dute eta txertaketa sakonagoa edo hormigoizko oin handiagoak behar ditzakete. Lur buztintsuek kohesio hobea eman dezakete, baina urak eragindako hedapen eta uzkurdura jasan dezakete.

Lur harritsuak, karga-ahalmen handia eskaintzen duen arren, zulaketa-ekipo espezializatuak behar ditzaketen instalazio-erronkak ditu. EPC kontratistarentzat, instalazioaren aurretik azterketa geoteknikoak egitea ezinbestekoa da zimenduen diseinu egokia aukeratzeko.

Gomendatutako oinarriaren sakonera eta diametroa haize-klasearen arabera

Fundazioaren diseinua tokiko haize-sailkapenekin bat egin behar da. Jarraibide orokor gisa:

• Haize moderatuko eremuak: 600-800 mm-ko txertatze-sakonera
• Haize handiko eremuak: 800-1200 mm-ko txertatze-sakonera
• Muturreko haize-zonak (tifoiak jasaten dituena): ≥1200 mm hormigoi armatuarekin

Zimenduaren diametroa ere proportzionalki handitu behar da altxatze-indarrak aurre egiteko, bereziki lur bigunetan.

Altxatzearen aurkako Diseinu Teknikak

Haize handiek sortutako altxatze-indarrek ondo diseinatutako egiturak ere arriskuan jar ditzakete behar bezala tratatzen ez badira. Altxatzearen aurkako estrategia eraginkorrak honako hauek dira:

• Hormigoizko zimenduetan txertatutako aingura-torlojuak erabiliz
• Oin-oinarri handituak sartzea erresistentzia handitzeko
• Egonkortasun gehigarrirako lurreko aingurak edo pila helikoidalak gehitzea

Neurri hauek bereziki garrantzitsuak dira kostaldeko eta tifoiak jasaten dituzten eskualdeetan, non haizearen indar bertikalak alboko kargak bezain kritikoak izan daitezkeen.

Iragazgaitza eta korrosioaren aurkako diseinua kostaldeko haize handiko inguruneetan

Gatz-ihinztatzearen erresistentzia (≥720h proba estandarra)

Kostaldeko inguruneetan, korrosioa sistemaren bizitzan eragiten duen faktore nagusia da. Kalitate handikoaPV hesiak sendotzeko sistemak720 orduko gutxienez 720 orduko gatz-ihinztatze probak gainditu behar ditu epe luzerako iraunkortasuna bermatzeko.

Erresistentzia maila hori ezinbestekoa da egituraren degradazioa saihesteko eta denboran zehar errendimendu mekanikoa mantentzeko.

Material aukeraketa: SUS304 vs SUS316 vs HDG Steel

Material aukerak nabarmen eragiten du korrosioarekiko erresistentzia:

• SUS304:Aukera estandarra korrosioarekiko erresistentzia bikainarekin ingurune gehienetarako
• SUS316:Korrosio handiko kostaldeko edo industria-eremuetarako erresistentzia hobetua
• HDG altzairua:Kostu txikiagoa baina iraunkortasun murriztua gatz handiko baldintzetan

B2B erosleentzat, material egokia hautatzeak kostuaren eta errendimenduaren arteko oreka optimoa bermatzen du.

EPDM zigilatzea eta konpresio mekanikoaren diseinua

Ura sartzeak egiturazko osagaiak zein sistema elektrikoak arriskuan jar ditzake. EPDM kautxuzko zigiluak, konpresio mekanikoarekin konbinatuta, iragazgaitza fidagarria eskaintzen du konexio puntuetarako eta muntatzeko interfazeetarako.

Diseinu honek epe luzerako zigilatzeko errendimendua ziurtatzen du hedapen eta uzkurdura termikoetan ere.

Epe luzeko iraunkortasuna vs mantentze-kostua

Goi-mailako materialek eta indartze-estrategiek hasierako kostuak handitu ditzaketen arren, mantentze-maiztasuna eta ordezkapen-beharrak nabarmen murrizten dituzte. EPC kontratista eta banatzaileentzat, horrek bizitza-zikloko kostu txikiagoak eta proiektuaren errentagarritasuna hobetzen ditu.

Azken finean, sendoan inbertitzeaPV hesiaren sendotzeairtenbideak sistemaren fidagarritasuna hobetzen duen, arriskua gutxitzen duen eta haize handiko inguruneetan ROI handiagoa ematen duen erabaki estrategikoa da.

Instalazio-Eraginkortasunaren Optimizazioa EPC Kontratistarentzat

Aurrez muntatutako osagaiak, in situ lan-lana murrizteko

Haize handiko eskualdeko proiektuetan, instalazioaren eraginkortasuna ez da abiadura soilik, proiektuaren kostuan, lan-esleipenean eta arriskuen esposizioan zuzenean eragiten du. Eraginkortasuna hobetzeko estrategia eraginkorrenetako batPV hesiaren sendotzeasistemak aurrez muntatutako osagaiak erabiltzea da. Muntaketa prozesu konplexuak eraikuntza gunetik fabrikara eramanez, EPC kontratistek tokiko lan-denbora nabarmen murriztu dezakete eta giza akatsa minimiza dezakete.

Aurrez muntatutako moduluak normalean sartzen diraaurrez zulatutako aluminiozko errailak, besarkada integratuak, eta aurrez konfiguratutako post-konexioak. Ikuspegi honek kalitate-kontrol koherentea bermatzen du eta instalazio-taldeei osagaien fabrikazioan baino kokapenean eta ainguratzean zentratu ahal izateko.

Eskala handiko proiektuetarako, hau da:

• Instalazio denbora % 20-40 murriztu da
• Kualifikazio handiko eskulanarekiko menpekotasun txikiagoa
• Instalazioen koherentzia hobetu da hainbat gunetan

Hesi modulararen diseinua hedapen azkarragorako

Diseinu modularra eguzki-hesien hedapen eskalagarriaren eragile gakoa da. Indartutako hesi fotovoltaikoko sistemetan, modularitateak osagai estandarizatuak erabiltzeko aukera ematen du proiektu ezberdinetan, inbentarioen kudeaketa hobetuz eta kontratazioaren konplexutasuna murriztuz.

Modulu bakoitzak normalean hauek ditu:

• Panelen neurri estandarizatuak
• Muntatzeko interfaze uniformeak
• Egitura-osagai trukagarriak

Diseinu-filosofia honek instalazioa azkartzeaz gain, mantentze-lanak eta etorkizuneko bertsio-berritzeak errazten ditu. Banatzaileentzat, sistema modularrek SKU estandarizazioa hobetzen dute, ontziratu gabeko erosketa eraginkorragoa eta errentagarriagoa bihurtuz.

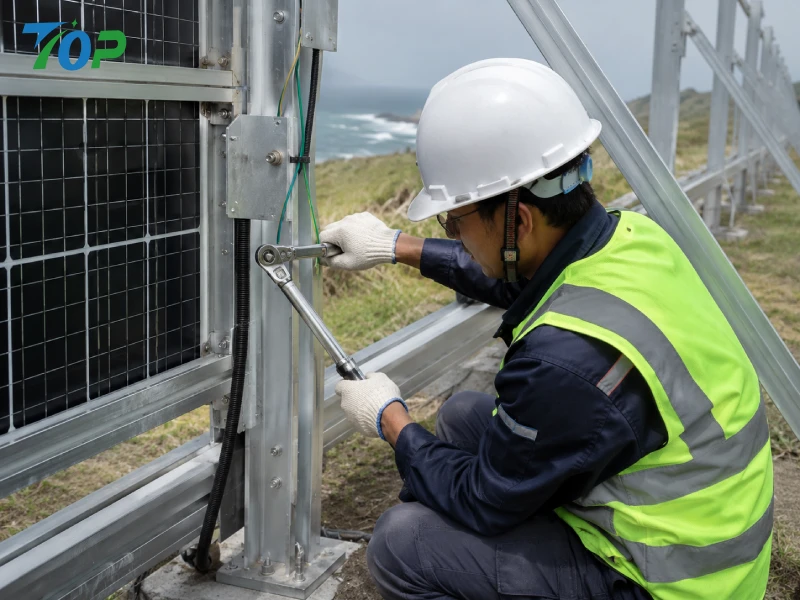

Momentuz kontrolatutako instalazioaren lan-fluxua

Haize handiko aplikazioetan, lotze desegokia sistemaren hutsegiteen kausa ohikoenetako bat da. Momentuz kontrolatutako instalazio-fluxua ezartzea ezinbestekoa da egituraren osotasuna eta epe luzerako fidagarritasuna bermatzeko.

Jardunbide egokien artean hauek daude:

• Konexio kritiko guztietarako kalibratutako torketa-giltzak erabiltzea
• Momentuaren zehaztapenak zehaztea material motaren eta torlojuaren tamainaren arabera
• Momentu-balioak erregistratzea kalitatea bermatzeko dokumentazioaren zati gisa

Prozesuaren kontrol-maila hori bereziki garrantzitsua da ziurtagiria edo hirugarrenen ikuskapena behar duten proiektuetarako, trazabilitatea ematen baitu eta ingeniaritza-arauak betetzen direla bermatzen baitu.

Haize handiko eremuetan saihestu beharreko ohiko instalazio akatsak

Kalitate handiko materialekin ere, instalazio desegokiak eraginkortasuna arriskuan jar dezakePV hesiaren sendotzea. Ohiko akatsak hauek dira:

• Ez dago txertatzeko ondoko sakonera nahikoa
• Lurzoruaren aldakortasuna alde batera utzita
• Momentu koherentea aplikatzea lokailuetan
• Lerrokadura desegokia kargaren banaketa irregularra dakar

Arazo horiek saihesteko prestakuntza egokia, prozedura normalizatuak eta tokiko gainbegiratzea konbinatu behar dira. EPC kontratisteentzat, instalatzaileen hezkuntzan inbertitzeak birlanketa eta berme erreklamazioak nabarmen murrizten ditu.

Konparazioa: fotovoltaiko hesi estandarra vs haize handiko fotovoltaiko hesi sistema indartuak

Egiturazko Indarren Konparaketa

PV hesi-sistema estandarrak ingurumen-baldintza moderatuetarako diseinatuta daude normalean eta baliteke muturreko haize-kargak ez izatea. Aitzitik, sistema indartuak segurtasun-marjin handiagoak, material lodiagoak eta egitura-geometria optimizatuarekin diseinatuta daude.

Horrek haize-karga ziklikoen azpian tolestura, altxaketa eta nekearekiko erresistentzia nabarmen hobetzen du.

Instalazio-denboraren konparaketa

Sistema indartuak konplexuagoak diruditen arren, haien diseinu modular eta aurrez muntatutako diseinuak sarritan instalazio-denbora azkarragoak izaten ditu tokiko doikuntza handiak behar dituzten sistema tradizionalekin alderatuta.

EPC kontratistarentzat, horrek proiektuaren epe laburragoak eta lan-kostuak murriztea esan nahi du.

Bizi-zikloaren kostua (LCOE eragina)

Finantza-ikuspegitik, sistema estandarren eta indartuen artean aukeratzeak eragin zuzena du Energiaren Kostu Berdinizatuan (LCOE). Sistema indartuek hasierako inbertsio handiagoa suposatzen duten arren, hauek eskaintzen dituzte:

• Mantentze-kostu txikiagoak
• Geldialdi-denbora murriztua
• Sistemaren iraupen luzeagoa

Faktore hauek proiektuaren bizitza-zikloan zehar ROI aurreikusgarriagoa eta onuragarriagoa lortzen laguntzen dute.

Mantentze-maiztasuna eta hutsegite-tasa

Haize handiko eremuetako sistema estandarrak askotan ikuskapenak eta konponketak maiz eskatzen ditu, kostu operatiboak areagotuz. Indartutako PV hesi-sistemak, berriz, iraunkortasunerako diseinatuta daude, eta ondorioz, hutsegite-tasa txikiagoak eta mantentze-maiztasuna murrizten dira.

Fidagarritasun hori bereziki garrantzitsua da erabilgarritasun-eskalako proiektuetarako, non geldialdi-denborak diru-sarrera galera handiak ekar ditzaketen.

Haize handiko fotovoltaiko hesien proiektuetarako instalazio profesionalen gomendioak

Ezarpen arrakastatsuaPV hesiaren sendotzeahaize handiko inguruneetako sistemek ingeniaritza-zehaztasuna eta instalazio praktikoa konbinatzea eskatzen dute. Industriako praktika onen arabera, EPC kontratistek gomendio hauek hartu beharko lituzkete:

• Diseinuaren aurretik guneko haize-kargaren ebaluazio zehatzak egin
• Aukeratu ziurtatutako materialak, hala nola SUS304/SUS316 altzairu herdoilgaitza eta TUV-k probatutako osagaiak
• Zimenduen diseinu egokia ziurtatzea lurzoruaren eta haizearen baldintzetan oinarrituta
• Momentuak kontrolatutako instalazio-prozesuak ezartzea
• Instalatu osteko egitura-ikuskapenak eta kalitate-kontrolak egitea

Aholkuak:Haize handiko proiektu konplexuetarako, esperientziadun fabrikatzaile batekin lankidetzak ingeniaritza arriskua nabarmen murrizten du. Jarri harremanetan gure talde teknikoarekin diseinu pertsonalizaturako laguntza, egitura-kalkuluak eta proiektuen berariazko optimizazio soluzioetarako.

Banatzaileentzako eta EPC erosleentzako erosketa masiboaren gogoetak

Normalizazioa eta inbentarioen bateragarritasuna

Banatzaileentzat eta EPC enpresa handientzat, produktuaren estandarizazioa ezinbestekoa da inbentarioaren kudeaketa eraginkorra izateko. ModularraPV hesiaren sendotzeaosagai trukagarriak dituzten sistemek stocken kontrol hobea ahalbidetzen dute eta proiektuaren berariazko pertsonalizazio beharra murrizten dute.

Ziurtagiri-baldintzak (TUV, ISO, Materialen Trazabilitatea)

Ziurtagiriak paper garrantzitsua betetzen du produktuen kalitatea eta betetzea bermatzeko. Erosleek honako hauek ematen dituzten hornitzaileak lehenetsi behar dituzte:

• Egitura-osagaien TUV ziurtagiria
• ISO ziurtagiria duten fabrikazio-prozesuak
• Materialen trazabilitatearen dokumentazio osoa

Ziurtagiri hauek fidagarritasuna bermatzeaz gain, proiektuen onespenak eta finantzaketa errazten dituzte.

Kostuen optimizazioa Eskala Handiko Kontratazioan

Masakako erosketak kostu abantaila handiak eskaintzen ditu, baina plangintza zaindua behar du. Funtsezko estrategiak honako hauek dira:

• Eskaerak bateratzea bolumen-deskontuak lortzeko
• Osagai estandarizatuak hautatzea SKUaren konplexutasuna murrizteko
• Logistika koordinatzea garraio kostuak minimizatzeko

Proiektu handietarako logistika eta ontziratzea

Ontziak eta logistika eraginkorrak funtsezkoak dira garraiatzean materialak babesteko eta tokian tokiko manipulazio leuna bermatzeko. Kalitate handiko hornitzaileek ontziratzeko irtenbide optimizatuak eskaintzen dituzte, kalte arriskua murrizten dutenak eta deskargaren eraginkortasuna hobetzen dutenak.

Zergatik aukeratu TOPFENCE Solar zure fotovoltaiko hesiaren fabrikatzaile gisa

Muntaketa fotovoltaikoko eta hesi-sistemetan fabrikatzaile espezializatua denez, TOPFENCE SOLAR-ek haize handiko inguruneetarako egokitutako ingeniaritza-soluzioak eskaintzen ditu. Aluminiozko estrusio-teknologia aurreratuarekin eta doitasunezko fabrikazio-gaitasunekin, konpainiak iraunkortasunerako eta eraginkortasunerako diseinatutako errendimendu handiko sistemak eskaintzen ditu.

Abantaila nagusiak honako hauek dira:

• Produktu sorta osoko proiektuen beharretarako
• Errendimendu frogatua kostaldeko eta haize handiko instalazioetan
• I+G gaitasun sendoak egitura diseinu patentatuekin
• Eskala handiko EPC proiektuetarako hornikuntza-kate global fidagarria

Ingeniaritza-esperientzia fabrikazio bikaintasunarekin konbinatuz, TOPFENCE Solar-ek EPC kontratistak eta banatzaileak onartzen ditu Eguzki-proiektu fidagarriak eta ROI handikoak emateko.

Ohiko galderak: Haize handiko fotovoltaiko hesia sistemaren diseinua eta kontratazioa

Q1 Zer haize-abiadura jasan dezakete PV hesi indartuek?

Diseinuaren eta materialen arabera, sistema indartuek 40-60 m/s-ko haizearen abiadura jasan dezakete behar bezala diseinatu eta instalatuta.

Q2 Aluminioa nahikoa indartsua al da haize handiko inguruneetarako?

Bai. Goi-mailako aluminiozko aleazioek erresistentzia-pisu erlazio bikainak eskaintzen dituzte eta, behar bezala diseinatuta, altzairu tradizionala gainditu dezakete aplikazio askotan.

3.G. Zenbateko sakonera jarri behar dira hesi-zutoinak?

Normalean 800-1200 mm, lurzoruaren baldintzen eta haize-kargaren eskakizunen arabera.

4.G. Zer ziurtagiri eskatu behar nieke hornitzaileei?

Bilatu TUV ziurtagiria, ISO fabrikazio estandarrak eta materialaren trazabilitatearen dokumentazioa.

Q5 Nola murriztu instalazio denbora segurtasuna arriskuan jarri gabe?

Erabili sistema modularrak, aurrez muntatuak, eta instalazio-prozedura estandarizatuak ezarri momentua kontrolatzeko.

6.G. Zein da ohiko bizi-iraupena kostaldeko inguruneetan?

Material eta indargarri egokiekin, sistemek 20-25 urte edo gehiago iraun dezakete mantenu minimoarekin.

7.G. Indartutako PV hesiek mantentze-kostuak murriztu al ditzakete?

Bai. Iraunkortasun handiagoak eta egitura-egonkortasunak konponketa eta ikuskapenen beharra nabarmen murrizten du.

8.G. Nola aukeratu SUS304 eta SUS316 materialen artean?

SUS304 ingurune gehienetarako egokia da, eta SUS316 kostaldeko edo industria gune oso korrosiboetarako gomendatzen da.

Ondorioa: ingeniaritza fidagarritasunak epe luzeko ROI bultzatzen du

Haize handiko eskualdeetan,PV hesiaren sendotzeaez da diseinuaren hobekuntza hutsa, sistemaren segurtasuna, iraunkortasuna eta finantza-errendimendua bermatzeko oinarrizko baldintza da. Material aurreratuak, egitura-diseinu optimizatua eta instalazio-praktika zehatzak integratuz, EPC kontratistek arriskua nabarmen murriztu dezakete eta proiektuaren emaitzak hobetu ditzakete.

Azken finean, edozein eguzki-hesi proiekturen arrakasta ingeniaritza-zorroztasuna eraginkortasun praktikoarekin orekatzen duen ikuspegi holistikoaren araberakoa da. Gaur egun sistema indartuetan inbertitzeak errendimendu egonkorra, bizi-zikloko kostu txikiagoak eta etekin handiagoak bermatzen ditu datozen urteetan.
