Nola aukeratu Eguzki-teilatuaren kako egokia teila motaren arabera: Eguzki-instalatzaileentzako, EPC-ko kontratistak eta kontratazio-taldeentzako ingeniaritza gidatutako gida bat

Zergatik eguzki-teilatuaren kako hautatzea ingeniaritza erabaki kritikoa da

Zuzena hautatzeaeguzki-teilatuaren kakobatentzat teila teilatua eguzki muntatzeko sistemaez da hardware-erabaki txiki bat; zuzenean zehazten ditu egitura-egonkortasuna, iragazgaitzaren osotasuna, instalazioaren eraginkortasuna eta epe luzerako aktiboen fidagarritasuna. Merkataritza eta industria teilatu proiektuetan, gaizki parekatuateilatua teilatua eguzki muntatzeko kakoabaldosa pitzatuak, ura sartzea, haize-kargaren azpian igoeraren hutsegitea eta proiektuaren epeetan eta bermearen esposizioan eragiten duten birlanketa garestiak eragin ditzake.

Metalezko teilatuak edo hormigoizko teilatuak ez bezala, teila teilatuak nabarmen aldatzen dira geometria, lodiera, hauskortasuna, karga transferitzeko portaera eta instalazio-murrizketetan. Hook unibertsalaren ikuspegia teknikoki akatsa da. Metodo zuzenak kakoaren geometria, altueraren doikuntza, oinarri-plaken diseinua eta materialaren kalifikazioarekin bat etortzea eskatzen du haren azpian dagoen teila-mota eta egitura espezifikoarekin.

Gida tekniko honek eskubidea aukeratzeko marko egituratua eskaintzen dueguzki-teilatuaren kakofitxa motaren arabera. Teilatuen mekanika, egitura-kargaren kontuak, materialen errendimendua eta instalazioaren errealitate praktikoak integratzen ditu. Helburua ingeniaritza taldeei, erosketa-kudeatzaileei eta eguzki-muntatze-sistemen integratzaileei laguntza ematea da, arriskua murrizten eta proiektuaren errentagarritasuna hobetzen duten datuetan oinarritutako erabakiak har ditzaten.

1. Zergatik Eguzki-teilatuaren kako hautatzea erabaki estrukturala den, ez osagaien aukera soilik

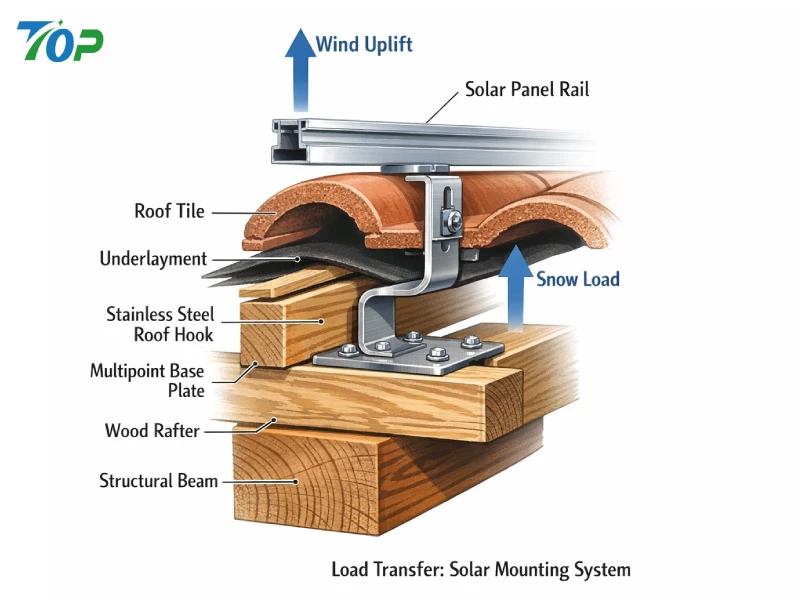

Teila-teilatuaren eguzki-instalazio batean, teilatu-kakoak muntaketa fotovoltaikoaren errailaren eta eraikinaren karga-euskarrien arteko egitura-interfaze gisa balio du. Karga-bidea honako hau da:

• Eguzki-modulua → muntatzeko erraila → teilatuko kakoa → egiturazko zuloa → eraikinaren egitura

Fitxa bera daezkarga-elementu estrukturala. Buztinezko, hormigoizko eta arbelezko fitxa gehienak eguraldiari aurre egiteko diseinatuta daude batez ere, ez karga mekaniko kontzentratuetarako. Noiz ateila-teilatuaren eguzki-muntaketasistema instalatuta dagoenean, kakoak zamak zuzenean kargatu behar ditu alboetara, inguruko baldosetan gehiegizko tentsioa saihestuz.

Ingeniaritza ikuspegitik, amuak jasan behar ditu:

• Karga hila (moduluak + errailak + muntatzeko hardwarea)
• Haizearen igoera eta xurgatze kargak
• Elur-kargak (hala badagokio)
• Dilatazio termikoko tentsioak
• 25 urtetik gorako neke dinamikoa

ASCE 7 (American Society of Civil Engineers, 2022) bezalako nazioarteko egitura-arauek azpimarratzen dute teilatuetako eguzki-sistemak haize-kargak ebaluatu behar direla eraikinaren altuera, esposizio-kategoria eta tokiko haizearen abiadura kontuan hartuta. Beraz, teilatu-kakoak karga-ahalmen nahikoarekin eta probatutako errendimendu-datuekin hautatu behar dira.

Egitura-errealitate hauek baztertzeak arriskua areagotzen du:

• Baldosa pitzadura karga puntualaren ondorioz
• Amuaren deformazioa igoerapean
• Finkagailuak ateratzeko tamaina txikiko hatsetatik
• Ura sartzea, baldosa desegoki baten ondorioz

Hori dela eta, a hautatuzaltzairu herdoilgaitzezko teilatuaren kakoaez da soilik korrosioarekiko erresistentziari buruz, teilatu-sistemarekin egitura-bateragarritasuna bermatzea baizik.

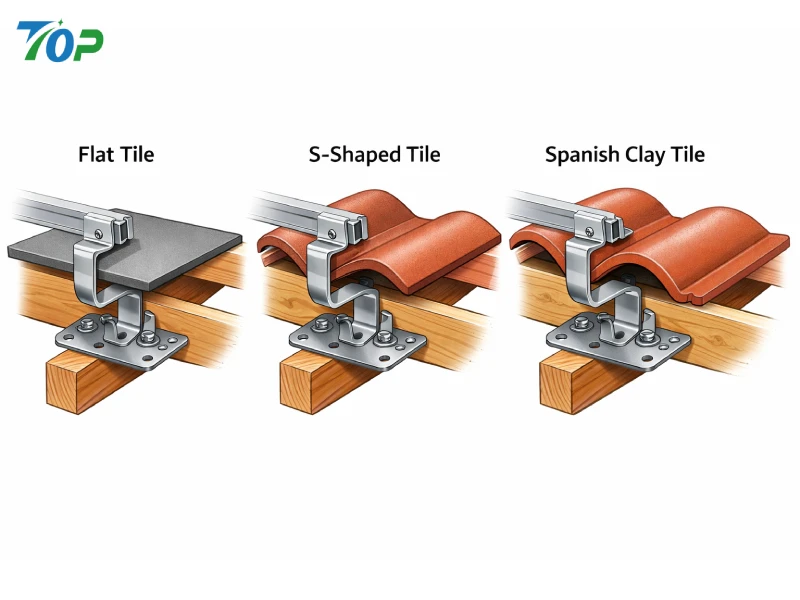

2. Eguzki-proiektuetan erabiltzen diren teila-teilatu-motak ulertzea

Baldosa geometria desberdinek funtsean desberdinak behar dituzteeguzki-teilatuaren kakokonfigurazioak. Jarraian, etxebizitza, merkataritza eta industria arineko eguzki-proiektuetan aurkitzen diren teila-teilatu mota arrunten banaketa teknikoa dago.

2.1 Hormigoizko teila laua

Hormigoizko teila lauak asko erabiltzen dira Europan, Australian eta Asiako zatietan. Normalean 10-15 mm-ko lodiera izaten dute eta elkarreragin-profilak gainjarri dituzte.

Egiturazko Ezaugarriak:

• Konpresio-erresistentzia nahiko altua
• Hauskortasun moderatua
• Gainazal lauko profil uniformea
• Baldosa bertikaleko tarte finkoa

InEguzki-muntaketa teila lauko estalkirakoaplikazioak, diseinuaren erronka nagusia kako-besoaren eta teilaren azpiko aldean tarte nahikoa bermatzea da. Kakoaren altuera nahikoa ez bada, teila zuzenean amuaren gainean egongo da, tentsio puntu kontzentratuak sortuz.

Gomendatutako gogoetak:

• Altuera erregulagarria den teilatuaren kakoa
• Oinarri zabaleko plaka ainguratzeko
• Gutxieneko 3-5 mm-ko baldosaren tartea

2.2 Espainiar / Erromatar Teila Kurbatua

Espainiako edo erromatar teilek uhin itxurako profila dute, kurba ganbil eta ahur txandakatuz. Teila hauek ohikoak dira klima mediterraneoan eta goi-mailako etxebizitza-eraikinetan.

Ingeniaritza erronkak:

• Gainazal laua ez den kontaktua
• Baldosaren altuera aldakorra
• Kurben arteko instalazio-espazio mugatua
• Altxatzerakoan hausteko arrisku handiagoa

Izan ereEspainiako teilazko estalkirako eguzki muntaia, kako lau estandarra askotan desegokia da. Amuak izan behar du:

• Doikuntza bertikaleko tarte hedatua
• Goiko beso estua teila kurbatuaren azpian sartzeko
• Alboko desplazamendu optimizatua alboarekin lerrokatzeko

Kurbadura-geometria ez bat etortzeak eserleku desegokiak eta ur-bideen esposizioa eragiten du askotan.

2.3 Arbelezko teila teilatua

Arbela harrizko estalkietako materiala da, iraunkortasunagatik eta estetikagatik ezaguna, baina oso hauskorra da puntu kargapean.

Oinarri nagusiak:

• Zulaketaren tentsioarekiko tolerantzia baxua
• Teilaren lodiera mehea
• Ordezkapen kostu altua

InEguzki-muntaketa arbelezko teilaturakoinstalazioak, kako ultrameheak edo keinu-sistema espezializatuak behar izaten dira. Arbel lauzak oker altxatzeak mikro-haustura ikusezinak sor ditzake, gero ziklo termikoaren pean hedatzen direnak.

Arbelak flexio-erresistentzia minimoa duenez, oinarri-plakaren lerrokadura zehatza izan behar da teilaren gainazalera momentua transferitzeko.

2.4 Buztinezko teila teilatua

Buztinezko fitxak arinak baina oso hauskorrak dira. Eguraldiarekiko erresistentzia ona erakusten dute, baina egiturazko erresilientzia mugatua karga kontzentratuarekiko.

Arrisku arruntakteila teilatua eguzki muntatzeko sistemakbuztinezko fitxak erabiliz honako hauek dira:

• Pitzadura gehiegi estutzearen ondorioz
• Ura sartzen da fitxak behar bezala jartzen ez badira
• Baldosen arteko tarte irregularrak kakoaren kokapenari eragiten dio

Erregulagarriateila-teilaturako kakobeheko besoa indartuarekin eta baldosa zehatza izatea ezinbestekoa da.

2.5 Asfaltozko teilatua (erreferentzia konparatiboa)

Teila sistema bat ez den arren, asfaltozko teila teila teilatuekin alderatu ohi da. Teila-aplikazioetan, keinudun L-oinak erabiltzen dira normalean teila kako tradizionalen ordez.

Bereizketa hori kritikoa da. Teila-teilatuaren kakoak erabiltzen saiatzeak-edo alderantziz- iragazgaiztearen osotasuna arriskuan jartzen du eta instalazio-jardun estandarrak urratzen ditu (International Code Council, 2021).

3. Eguzki-teilatuaren kako zuzena hautatzeko oinarrizko ingeniaritza-irizpideak

a aukeratzerakoaneguzki-teilatuaren kako fabrikatzaileaedo kako ereduak ebaluatuz, kontratazio- eta ingeniaritza-taldeek honako bost dimentsio teknikoak ebaluatu beharko dituzte.

3.1 Kakoaren altuera eta barruti erregulagarria

Fitxaren lodiera eta gainjartze-altuera fabrikatzaile eta eskualdeen arabera aldatzen dira. Egokitu ez den kako batek karga-transferentzia arriskuan jartzen du nahikoa tarterik ez izatea edo gehiegizko tartea.

Praktika egokiak:

• Doikuntza bertikala ≥ 30–50 mm
• Sake-hutsunea zuzeneko teila konpresio saihesteko
• Common rail sistemekin bateragarritasuna

Egokitzeak eremuaren malgutasuna hobetzen du eta SKU anitz inbentarioen beharra murrizten du.

3.2 Oinarri-plaken diseinua eta karga-banaketa

Oinarrizko plakak amua aingura egiten du. Oinarri estu edo mehe batek finkatzeko estresaren kontzentrazioa areagotzen du eta ateratzeko erresistentzia murrizten du.

Egiturazko finkagailuen ikerketen arabera (American Wood Council, 2018), erretiratzeko ahalmena txertatzeko sakoneraren eta egurraren dentsitatearen araberakoa da. Beraz:

• Oinarrizko plakaren lodiera ≥ 4–5 mm altzairu herdoilgaitza
• Egiturazko bi lokailu gutxienez
• Ertz distantzia betetzea

3.3 Materialaren kalifikazioa eta korrosioarekiko erresistentzia

Premium gehienaaltzairu herdoilgaitzezko teilatuaren kakoakerabili SUS304 edo SUS316.

• SUS304: Barnealdeko inguruneetarako egokia
• SUS316: kostaldeko edo gazitasun handiko eskualdeetarako gomendatua

Korrosioak zeharkako indarra murrizten du denboran zehar. 25 urteko diseinu-bizitza-sistemetarako, material-hautaketak ingurumen-esposizioaren kategoriarekin bat etorri behar du (ISO 9223).

3.4 Integrazio iragazgaitza

Fitxa altxatzeak azpiko geruzaren aldi baterako esposizioa sortzen du. Berrezartze desegokiak edo keinu faltak isurketa arriskua areagotzen du.

Praktika egokiak:

• EPDM zigilatzeko kupoiak
• Bateragarria keinuka behar denean
• Baldosa moztea gehiegizko indarraren ordez

3.5 Rafter diseinuarekin bateragarritasuna

Kakoaren kokapen-zuloaren tarteak mugatzen du, normalean 400-600 mm. Kakoaren geometriak ez badu alboko desplazamendurik onartzen, instalazioa eraginkorra izango da eta egitura arriskuan jartzen da.

Aurreratuaeguzki-teilatuaren kakodiseinuek alboko doikuntza sartzen dute egitura-elementuekin lerrokatzeko teilak estresatu gabe.

4. Arriskuen analisia: teilatuaren kako oker hautatzearen ondorioak

Desegokiateila teilatua eguzki muntaketaosagaien aukeraketa handitzen da:

• Instalazio denbora % 15-30
• Baldosa hautsiengatik hondakin materialak
• Berme-esposizioa ihes-erreklamazioetarako
• Egitura-erantzukizuna haizearen gorakada-gertaeren pean

Haizeak eragindako porrotak dokumentatu dira teilatuetako eguzki-sistemetan, non lotura-metodo desegokiak erabili ziren (Kopp et al., 2012). Moduluek arreta nagusia jasotzen duten arren, eranskinen hardwareak maiz zehazten du sistemaren biziraupena.

Kontratazio-taldeentzat, instalatutako kostu osoa arriskuak murriztea izan behar du, ez hardware unitatearen prezioa soilik.

5. Kontratazio Estrategikoko Kontuan izan Merkataritza Proiektuetarako

Gune anitzeko proiektu komertzialetarako, estandarizazioa ateila-teilatuaren eguzki-muntaketairtenbideak hobetzen ditu:

• Inbentarioen kontrola
• Instalazioaren prestakuntza eraginkortasuna
• Kalitatea bermatzeko koherentzia
• Epe luzerako mantentze-lanaren aurreikuspena

Hala ere, estandarizazioak ez du ingeniaritzaren bateragarritasuna gainditu behar. Planteamendu zuzena hau egiteko gai den fabrikatzailea hautatzen da:

• Egitura-proben txostenak ematea
• Kako erregulagarrien diseinuak eskaintzen ditu
• Baldosa geometria berezietarako pertsonalizazioa onartzen du
• Eskaera handietarako loteen koherentzia ematea

Bolumen handiko kontratazio-inguruneetan, egokia hautatzeaeguzki-teilatuaren kako fabrikatzailealankidetza-erabaki estrategiko bihurtzen da transakzio-erosketa baino.

6. Eguzki-teilatuaren kako hautaketa-matrizea teila motaren arabera

Anitz kudeatzen dituzten ingeniaritza taldeentzatteila teilatua eguzki muntaketaeskualdeetan zehar proiektuak, konparazio tresna egituratu batek erabakiak hartzeko eraginkortasuna nabarmen hobetzen du. a hautatu beharreaneguzki-teilatuaren kakoitxura edo prezioan soilik oinarrituta, hautaketak geometriaren bateragarritasuna, karga transferitzeko portaera, ingurumenaren esposizioa eta instalazioaren tolerantzia kontuan hartu behar ditu.

Beheko matrizeak erreferentzia-esparru praktiko bat eskaintzen du kako motak teilatuaren teila kategoriekin lotzeko. Azken ingeniaritza baliozkotzeak tokiko egitura-kalkuluak kontuan hartu behar ditu beti, tokiko eraikuntza-kodeen arabera.

Fitxa mota	Gomendatutako kakoaren konfigurazioa	Egokigarritasun-baldintza	Materialaren Kalifikazioa	Instalazioaren Arrisku Maila	Ingeniaritza Oharrak
Hormigoizko teila laua	Kako lau erregulagarri estandarra	30-50 mm-ko doikuntza bertikala	SUS304 (barnealdea) / SUS316 (kostako)	Ertaina	Ziurtatu baldosa ≥3 mm-ko tartea konpresio-esfortzua saihesteko
Espainiako / Erromatar Teila Kurbatua	Beso estuan luzatutako kako erregulagarria	50 mm+ barruti bertikala	SUS304 / SUS316	Alta	Kurbaturarekin bateragarria den goiko besoa eta alboko desplazamendua behar ditu
Arbel Teila	Kako ultramehea edo keinu-sistema integratua	Gutxieneko altuera, lerrokatzea zehatza	SUS316 nahiago	Oso altua	Saihestu arbelaren karga puntuala; kontuan hartu integrazio keinukaria
Buztinezko fitxa	Beheko beheko kako erregulagarria indartua	30-40 mm	SUS304 / SUS316	Alta	Saihestu gehiegi estutzea; mantendu fitxa uniformearen berreposizioa

Hautaketa-matrize honek ez dagoela unibertsala erakusten duteila-teilaturako kakoaplikazioak. Konfigurazio bakoitzak fitxaren geometriari eta egiturazko portaerari bat etorri behar du.

7. Ingeniaritza-gogoeta zehatzak fitxa-kategoriaren arabera

7.1 Hormigoizko teila-teilatua: Egonkortasun Egiturala Kontrolatutako Sakearekin

Teila lauen sistemak nahiko errazak dira instalatzeko teilatu kurbatuekin edo arbelarekin alderatuta. Hala ere, kakoaren altuera desegokiak hautatzeak fitxa-konpresioa edo ezegonkortasuna altxa dezake.

Ingeniaritza ardatz nagusiak:

• Kako-besoaren lodiera nahikoa haizearen igoeran makurtzeari aurre egiteko
• Oinarri-plakaren zabalera zuntz-tarte estandarrekin bateragarria (400-600 mm)
• Gutxienez bi egitura-torloju kako bakoitzeko
• ASCE 7 haize-karga kalkulatzeko eskakizunak betetzea

Haize handiko guneetan, altxatze-indarrak 2,0 kPa baino gehiago izan daitezke teilatuaren eremuaren sailkapenaren arabera (ASCE, 2022). Hori dela eta, ezinbestekoa da lokailuen ateratze-erresistentzia egiaztatzea a hautatzerakoanEguzki-muntaketa teila lauko estalkirako.

7.2 Teila espainiarra / erromatarra: Kurbadura eta karga-transferentzia kudeatzea

Baldosa kurbatuen sistemek karga-bide asimetrikoak sartzen dituzte. Amuak teila gainazal ahurren eta ganbilen artean zubi egin behar du tentsio-kontzentrazioa sortu gabe.

Diseinu-parametro kritikoak:

• Goiko besoaren kurbadura-tolerantzia
• Alboko erregulagarritasuna habia lerrokatzeko
• Altuera bertikala hedatua teila gailurrak garbitzeko
• Egitura-probak karga-baldintza eszentrikoetan

Baldosa kurbatuak sarritan haustura-tasa handiagoak izaten dituzte instalazioan, erregulagarri bat hautatuzeguzki-teilatuaren kakobirlanketa kostuak murrizten ditu eta instalazio-zikloak laburtzen ditu.

7.3 Arbel-teila teilatua: Doitasun Ingeniaritza eta Arriskuak Arintzea

Arbelezko teilatuaren instalazioek ingeniaritza diziplina gorena eskatzen dute. Buztina edo hormigoia ez bezala, arbelak ezin du inpaktua edo momentu kontzentratua jasan.

Izan ereEguzki-muntaketa arbelezko teilaturakosistemak, kontuan hartu:

• Profil baxuko kakoaren geometria
• Zulaketa-estrategia iragazgaitza duen mintz babesarekin
• Metalezko keinuarekin integratzea baimenduta dagoenean
• SUS316 korrosioarekiko erresistentea erabiltzea epe luzerako iraunkortasuna bermatzeko

Arbel-teilatuetan instalatzeko akatsek ezkutuko hutsegiteak eragiten dituzte maiz: izozte-desizozte zikloen ondorioz hedatzen diren mikro-arraildurak (International Code Council, 2021).

7.4 Buztinezko teila teilatua: hauskortasuna eta momentua kontrolatzea

Buztinezko teilek trakzio-erresistentzia baxua eta tolesterako tolerantzia mugatua dute. Finkagailuak gehiegi estutzea hausturaren kausa ohikoenetako bat da.

Praktika egokiak:

• Momentuz kontrolatutako finkatzeko tresnak
• Teila mozketa uniformea ​​kakoaren garbiketa egiteko
• Estresa banatzeko oinarri-plaken diseinua
• Baldosa berrezarri ondoren ikusizko ikuskapena

Indartu bat hautatzeaaltzairu herdoilgaitzezko teilatuaren kakoabuztinezko teilatu-sistemetan egiturazko fidagarritasuna hobetzen du.

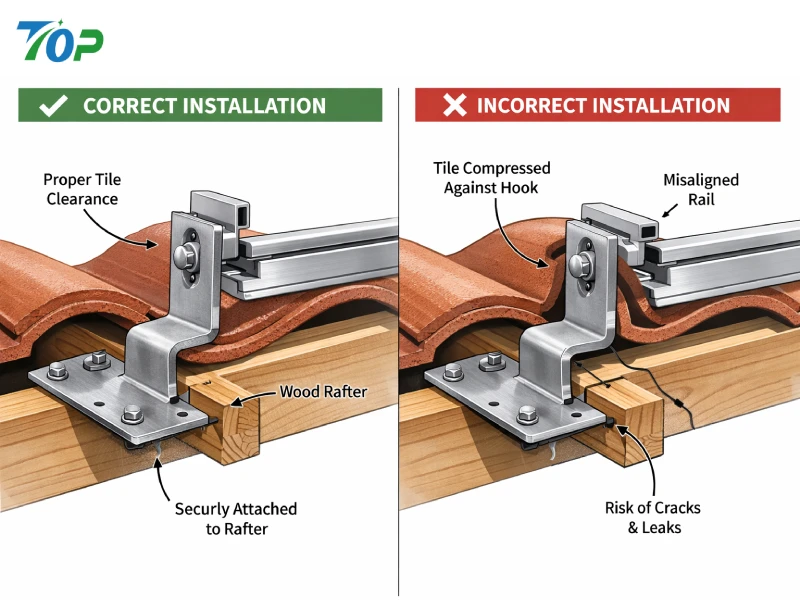

8. Proiektuaren arriskua areagotzen duten instalazio akats arruntak

Komertzialen zeharteila teilatua eguzki muntaketaproiektuak, errepikatzen diren akats hauek kostuak gainditzen eta epe luzerako erantzukizuna eragiten dute:

8.1 Fitxa mota guztietarako kako unibertsala erabiltzea

Kako eredu bakarra erabiliz estandarizatzen saiatzeak maiz lerrokadura desegokia eta teila kalteak eragiten ditu. Geometriako soluzio espezifikoak behar dira.

8.2 Haizearen karga-gunearen aldakuntzari jaramonik egin gabe

Teilatuaren ertzek eta ertzek igoera-indar handiagoak izaten dituzte. Kakoen tarteak egitura-kodeen araberako zonaren sailkapena islatu behar du.

8.3 Baldosa hutsunea

Teilatik kakoko kontaktu zuzenak karga teilatu-material hauskorretan transferitzen du, haustura-arriskua areagotuz.

8.4 Finkagailuak txertatzeko sakonera desegokia

Finkagailuak ateratzeko ahalmena txertatzeko sakoneraren eta egurraren dentsitatearen araberakoa da (American Wood Council, 2018). Parametro hauek gutxiesteak sistemaren segurtasun-marjinak murrizten ditu.

8.5 Hedapen termikoaren kontuak ez egitea

Altzairu herdoilgaitzezko eta aluminiozko muntatzeko errailak abiadura ezberdinetan zabaltzen dira. Diseinu desegokiak epe luzerako estresa sar dezake kako-konexioetan.

9. Instalazioaren eraginkortasuna eta lan-kostuaren optimizazioa

Zuzena hautatzeaeguzki-teilatuaren kako fabrikatzaileainstalazioaren eraginkortasuna nabarmen eragin dezake.

Eremuaren produktibitatea hobetzen duten ezaugarriak:

• Aurrez muntatutako osagai erregulagarriak
• Garbitu egitura-kargaren dokumentazioa
• Loteen koherentzia erosketa-eskaera handietarako
• Trenbide interfazearen diseinu bateragarria

Eraikuntzaren produktibitateari buruzko ikerketek erakusten dute instalazioaren sinplifikazioak lan-denbora % 10-25 murrizten duela sistema errepikakorretan (Gould & Joyce, 2014). Teilatupeko eguzki-zorro handietan, aurrezki horiek proiektuaren marjinetan eragin handia dute.

10. Ingeniaritza-kargaren egiaztapena eta dokumentazioa

Eguzki garatzaile komertzialen eta EPC kontratistarentzat, dokumentazioa ezinbestekoa da. Fidagarri bateguzki-teilatuaren kakohornitzaileak eman behar ditu:

• Karga mekanikoen saiakuntza-txostenak
• Materialaren ziurtagiriak (SUS304 / SUS316)
• Elementu finituen analisiaren datuak (eskuragarri badago)
• Korrosioarekiko erresistentzia-sailkapena
• Kalitate kontrolaren trazabilitatearen erregistroak

Haizearen karga proben ikerketek (Kopp et al., 2012) frogatzen dute eranskinen osotasuna sarritan teilatu-sistemaren errendimenduaren faktore mugatzailea dela. Hori dela eta, amuaren hautaketa hipotesiek baino froga mekanikoen bidez balioztatu behar da.

11. Kostu eta etekinen analisia: Unitateko preziotik haratago

Kontratazio-erabakiek bizitza-zikloaren balioa kontuan hartu behar dute hasierako unitate-kostua baino. Prezio baxuago batteila-teilaturako kakoEgokigarritasunik edo egitura-ziurtagiririk ez duenak honako hauek izan ditzake:

• Baldosak aldatzeko kostu handiagoak
• Instalazioaren iraupena luzatu
• Eguraldi-gertaeren ostean aseguru-gatazkak
• Epe luzerako fidagarritasuna murrizten da

Kostu osoaren ikuspegia honako hau da:

• Materialaren kostua
• Lan kostua
• Arriskuak arintzeko kostua
• Bermearen esposizioa
• Mantentze-lanaren aurreikuspena

Holistikoki ebaluatzen denean, ingeniaritza erregulagarriaeguzki-teilatuaren kakosistemak askotan inbertsioaren errentagarritasun hobea sortzen dute merkataritza-zorro handietan.

12. Nola hautatu Eguzki-teilatu-kakoaren fabrikatzaile egokia eskala handiko proiektuetarako

Teilatuetako eguzki-garapen komertzialean eta zorroan oinarrituta, a hautatuzeguzki-teilatuaren kako fabrikatzaileaingeniaritza eta arriskuak kudeatzeko erabaki estrategikoa da. Fabrikatzailearen diseinu gaitasunak, ekoizpenaren kontrolak eta dokumentazioaren gardentasunak zuzenean eragiten dute instalazioaren eraginkortasuna, egituraren fidagarritasuna eta epe luzerako aktiboen errendimendua.

Prezioa eta entrega-epea ebaluatzeaz haratago, kontratazio- eta ingeniaritza-taldeek dimentsio hauek ebaluatu beharko lituzkete hornikuntzan.eguzki-teilatuaren kakoteila teilatua eguzki muntatzeko proiektuetarako sistemak.

12.1 Ingeniaritza Gaitasuna eta Egituraren Balioztapena

Fabrikatzaile kualifikatu batek baliozkotze mekanikoko datuak eman behar ditu, haizearen igoera simulatuetan eta beheranzko presio baldintzetan karga-ahalmena erakusten dutenak.

Eskatu beharreko dokumentu nagusiak:

• Karga estatikoko proben txostenak
• Materialen trakzio erresistentzia ziurtagiria
• Elementu finituen analisia (FEA) dokumentazioa
• Finkagailuen bateragarritasuna balioztatzea
• Korrosioarekiko erresistentziaren sailkapena ISO 9223 arauaren arabera

Eranskin-sistemak sarritan teilatuko eguzki-instalazioetako lotura ahulena izaten dira. Ingeniaritza eolikoa egindako ikerketek baieztatzen dute teilatuetan muntatutako sistemak egitura-multzo integratu gisa ebaluatu behar direla osagai isolatu beharrean (Kopp et al., 2012). Proba froga dokumentatuak eman ezin dituen hornitzaileak proiektuaren arriskua saihestu daiteke.

12.2 Materialaren kalitatea eta trazabilitatea

Errendimendu handikoenakaltzairu herdoilgaitzezko teilatuaren kakoakSUS304 edo SUS316 altzairu herdoilgaitzez fabrikatuta daude. Hala ere, kalifikazio materiala bakarrik ez da nahikoa; trazabilitatea eta koherentzia berdinak dira.

Zorro-eskalako kontrataziorako, kalitatea kontrolatzeko sistemek honako hauek izan beharko lukete:

• Lote-mailako materialen ziurtagiria
• Dimentsio-perdoiaren ikuskapena
• Gainazaleko akaberaren koherentzia egiaztatzeak
• Soldaduraren osotasunaren ikuskapena (hala badagokio)

Korrosioak zeharkako eremu eraginkorra eta egitura-indarra murrizten ditu denboran zehar. Kostaldeko edo hezetasun handiko eskualdeetarako, SUS316 gomendatzen da normalean 25 urteko diseinuaren iraunkortasuna mantentzea.

12.3 Egokigarritasuna eta SKU Optimizazioa

Amu erregulagarri modularrak eskaintzen dituzten fabrikatzaileek inbentarioaren konplexutasuna murrizten dute. Altuera finkoko hainbat modelo gorde beharrean, erregulagarriakteila-teilaturako kakosistemek teila lauak, buztinak eta kurbadura moderatua estal ditzakete.

Malgutasun honek hobetzen du:

• Biltegiaren eraginkortasuna
• Instalazioaren moldagarritasuna
• Eremu aldaketak murriztu
• Kontratazio-ziklo azkarragoak

Bizi-zikloaren kostuaren ikuspegitik, kako-sistema moldagarriek maiz epe luzerako balio handiagoa ematen dute kostu baxuko geometria finkoko alternatibekin alderatuta.

12.4 Produkzio-gaitasuna eta hornikuntza-egonkortasuna

Eguzki-zorro komertzial handiek entrega-ordutegi koherenteak behar dituzte. Muntatzeko hardwarearen hornidura etentzeak instalazio-taldeak atzeratu ditzake eta martxan jartzeko epeak eragin ditzake.

Fidagarri batteila-teilatuaren eguzki-muntaketahornitzaileak frogatu behar du:

• Ekoizpen lerro eskalagarriak
• Epea gardentasuna
• Esportazio logistikarako gaitasuna
• Errepikagarritasun dimentsio koherentea

Koherentzia bereziki garrantzitsua da, kakoaren altueran edo oinarri-plakaren lerrokaduran dimentsio-aldakuntzak teilatu-tarte luzeetan errail-desegokia eragin dezakeelako.

13. Merkataritza Instalazioetarako Ingeniaritza Lankidetza Eredua

Teilatu-zorro komertzialetarako eta eraikin anitzeko zorroetarako, instalatzailearen eta erakundearen arteko lankidetzaeguzki-teilatuaren kako fabrikatzaileamaterial-faktura amaitu aurretik gertatu beharko litzateke.

Lan-fluxu optimizatu batek normalean barne hartzen ditu:

1. Teilatuaren egituraren dokumentazioaren berrikuspena
2. Teila motaren identifikazioa eta lodiera neurtzea
3. Haize- eta elur-kargaren kalkulua tokiko kodearen arabera
4. Kako tartearen diseinuaren plangintza
5. Egiturazko finkagailuen zehaztapena
6. Prototipoaren baliozkotzea (beharrezkoa bada)

Eraikuntza-aurrekoan urrats hauek integratzeak aldaketa-aginduak eta eremu-doikuntzak murrizten ditu. ASCE 7 (2022) arabera, teilatu-sistemek zonalde espezifikoko haizearen igoeraren presioak kontuan hartu behar dituzte. Eranskinaren fasean ingeniaritza-sarrerak betetzen direla bermatzen du eta egitura-erresilientzia hobetzen du.

14. Epe luzerako errendimendu-gogoetak teila-teilatuaren eguzki-muntatzerako

Ebaluatzerakoaneguzki-teilatuaren kakosistemak, epe luzerako fidagarritasuna hasierako instalazioaren errendimendua bezain garrantzitsua da.

14.1 Hedapen termikoa eta nekea

Eguzki-muntatzeko errailak aluminiozkoak dira normalean, eta kakoak, berriz, altzairu herdoilgaitzak. Materialen arteko hedapen diferentzialak tentsio ziklikoa sartzen du konexio puntuetan. 25 urteko bizitzan zehar, nekearen erresistentzia garrantzitsua bihurtzen da.

14.2 Korrosioaren Ingurumen Sailkapena

ISO 9223-k atmosferako korrosibitate-mailak sailkatzen ditu. Kostaldeko inguruneek (C4-C5 kategoriak) korrosioarekiko erresistenteak diren material handiagoak behar dituzte. Kasu horietan, SUS316 gomendatzen da korrosioa saihesteko.

14.3 Mantentze-Irisgarritasuna

Amuek ikuskapenerako sarbidea ahalbidetu behar dute modulua guztiz kendu gabe. Mantentze-diseinu eraginkorrak epe luzerako egonkortasun operatiboa hobetzen du.

15. Eguzki-teilatuaren kakoei buruzko maiz egiten diren galderak

15.1 Eguzki-teilatuaren kako bat teila mota guztietara egokitu daiteke?

Ez. Fitxaren geometria nabarmen aldatzen da. Diseinu erregulagarriek fitxa-kategoria anitz estal ditzakete, baina arbelak eta oso makurtutako Espainiako fitxak konfigurazio espezializatuak behar izaten dituzte.

15.2 Nola neurtzen dut fitxaren altuera kako bat hautatu aurretik?

Neurtu fitxaren lodiera osoa eta gainjarritako altuera. Ziurtatu hautatutako kakoaren altuerak tarte egokia ematen duela teilaren gainazala konprimitu gabe.

15.3 Zein material da onena kostaldeko teila-teilatuaren eguzki-muntatzeko?

SUS316 altzairu herdoilgaitza gazitasun handiko edo itsas inguruneetarako gomendatzen da, korrosioarekiko erresistentzia hobetu delako.

15.4 Zenbat kako behar dira kilowatt bakoitzeko?

Kako-kopurua haize-gunearen sailkapenaren, moduluaren tamainaren eta trenbidearen zabaltasunaren araberakoa da. Egiturazko kalkuluek ASCE 7 karga-irizpideak jarraitu behar dituzte.

15.5 Eguzki-teilatuaren kakoek keinuka behar al dute?

Teila-teilatu-sistema batzuetan, keinuka edo mintz iragazgaitza integratzea gomendatzen da epe luzerako isurien prebentzioa hobetzeko.

15.6 Zerk eragiten du baldosa pitzadura instalatzean?

Ohiko arrazoiak tarte nahikoa ez izatea, gehiegi estutzea, altxatzeko teknika desegokia eta kargaren banaketa irregularra dira.

15.7 Nola murriztu daiteke instalazio-denbora?

Aurrez muntatutako kako erregulagarriak eta errail-interfaze estandarizatuak erabiltzeak nabarmen hobetzen du instalazioaren eraginkortasuna.

16. Ondorio estrategikoa: ingeniaritza zehaztasunak proiektuaren errentagarritasuna bultzatzen du

Zuzena aukeratzeaeguzki-teilatuaren kakobatentzatteila teilatua eguzki muntatzeko sistemadimentsio anitzeko ingeniaritza erabaki bat da. Fitxaren geometria, karga transferitzeko portaera, korrosioaren ingurunea eta instalazioaren lan-fluxua elkarrekin ebaluatu behar dira.

Merkataritza-eskalako proiektuetarako, eranskin-sistemak zehazten du:

• Egitura-betetzea
• Instalazioen produktibitatea
• Bermearen esposizioa
• Bizi-zikloaren mantentze-kostua
• Zorro-mailako fidagarritasuna

Ondo diseinatutako erregulagarriateila-teilaturako kakoaplikazioek eremuaren ziurgabetasuna murrizten dute, karga banaketa hobetzen dute eta osotasun iragazgaitza hobetzen dute. Egituraren baliozkotze dokumentatuarekin eta ekoizpen-koherentziarekin onartzen direnean, sistema horiek epe luzerako egonkortasuna eta kostu-abantaila neurgarriak eskaintzen dituzte.

Eranskin mailan ingeniaritza-zehaztasunak proiektuaren marjinak hobetzen eta arrisku operatiboa murrizten du zuzenean. Instalatzaileentzat, EPC kontratistarentzat eta teila-teilatuaren eguzki-zorroak kudeatzen dituzten kontratazio-taldeentzat, egokia hautatutaeguzki-teilatuaren kako fabrikatzaileaez da hornikuntza-erabaki bat besterik gabe, egiturazko estrategia bat da.

Erreferentziak

• American Society of Civil Engineers. (2022).Diseinuko gutxieneko kargak eta lotutako irizpideak eraikin eta bestelako egituretarako (ASCE/SEI 7-22). ASCE.
• American Wood Council. (2018).Egurrezko eraikuntzarako diseinuaren zehaztapen nazionala (NDS). American Wood Council.
• Normalizaziorako Nazioarteko Erakundea. (2012).ISO 9223: Metalen eta aleazioen korrosioa — Atmosferen korrosibitatea — Sailkapena. ISO.
• Nazioarteko Kodearen Kontseilua. (2021).Nazioarteko egoitza-kodea (IRC). ICC.
• Kopp, G. A., Farquhar, S. eta Morrison, M. (2012). Haize-kargak teilatuko eguzki plaketan.Haizearen Ingeniaritza eta Industria Aerodinamika aldizkaria, 111, 100–111.
