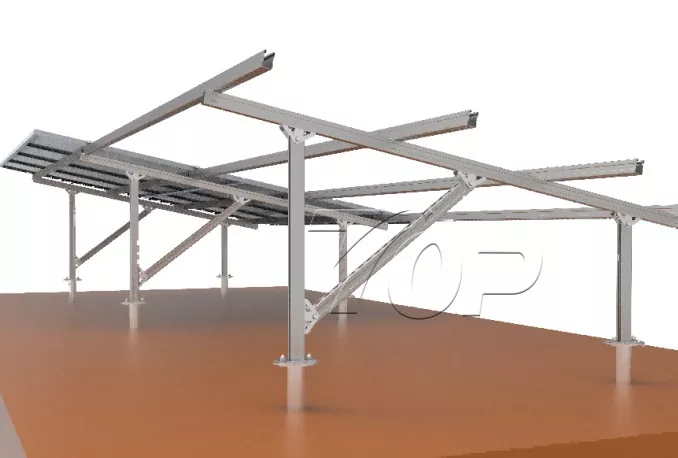

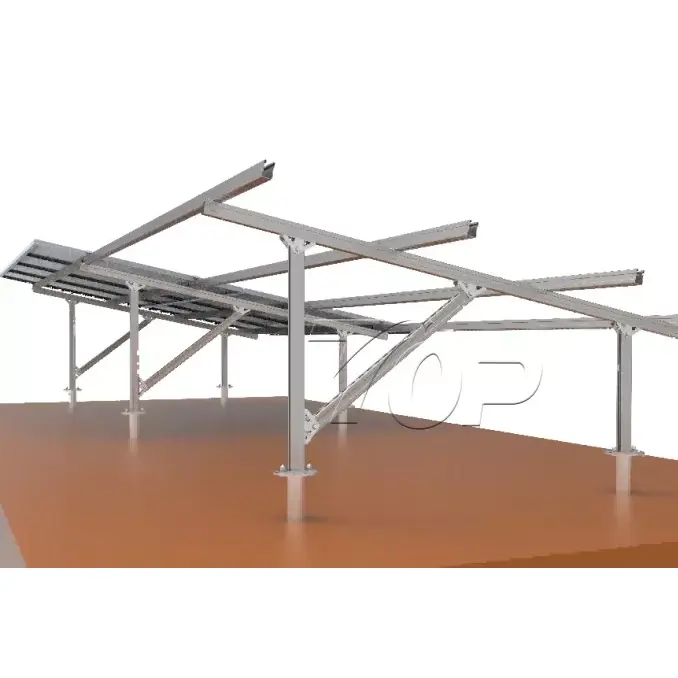

ZAM altzairuzko lurrean muntatzeko egitura

EZAUGARRIAK - ZAM Lurreko Muntaiak

1. Korrosioarekiko erresistentzia sendoa:

ZAM Steel Ground Mount Structure-rako, ZAM estalduraren korrosioarekiko erresistentzia beroan galbanizazio arruntarena baino 10-20 aldiz handiagoa da, 3.000 ordu baino gehiagoko gatz-ihinztatzearen erresistentziarekin (galvanizazio arruntaren ~600 ordu baino gehiago). Shougang-en beroan murgiltzeko ZAM materialak, adibidez, 4.000 orduko gatz-ihindura neutroko proba (ebaki eta azalera) gainditu zituen herdoil gorririk gabe.

2. Auto-sendatzeko gaitasun bikaina:

Ebaki osteko/prozesatu ondoren, ZAM euskarteek zink hidroxido/zink kloruro alkalinoaren babes-filma osatzen dute ebakitzean, herdoilaren hedapena geldiarazteko; ez da ohiko mantentze-lanak behar, funtzionamendu-kostuak murriztuz.

3. Arinak eta sendotasun handikoak:

Altzairu tradizionala baino %30-%50 arinagoa, baina sendoagoa. Bere inertzia-momentu altua eta tolestura-erresistentzia PV instalazio-ingurune ezberdinetara egokitzen da.

4. Prozesurako gaitasuna:

Soldaduran, estanpazioan edo tolestzean estaldura zuritu gutxienekoa: prozesatzeko moldagarritasun handia, ekoizpenaren eraginkortasuna areagotuz.

5. Haize indartsua eta lurrikararen erresistentzia:

Lurraren arabera moldagarria da, 60 m/s haize-kargari eta 1,4 KN/m²-ko elur-kargari eusten dio PV moduluaren egonkortasuna bermatzeko.

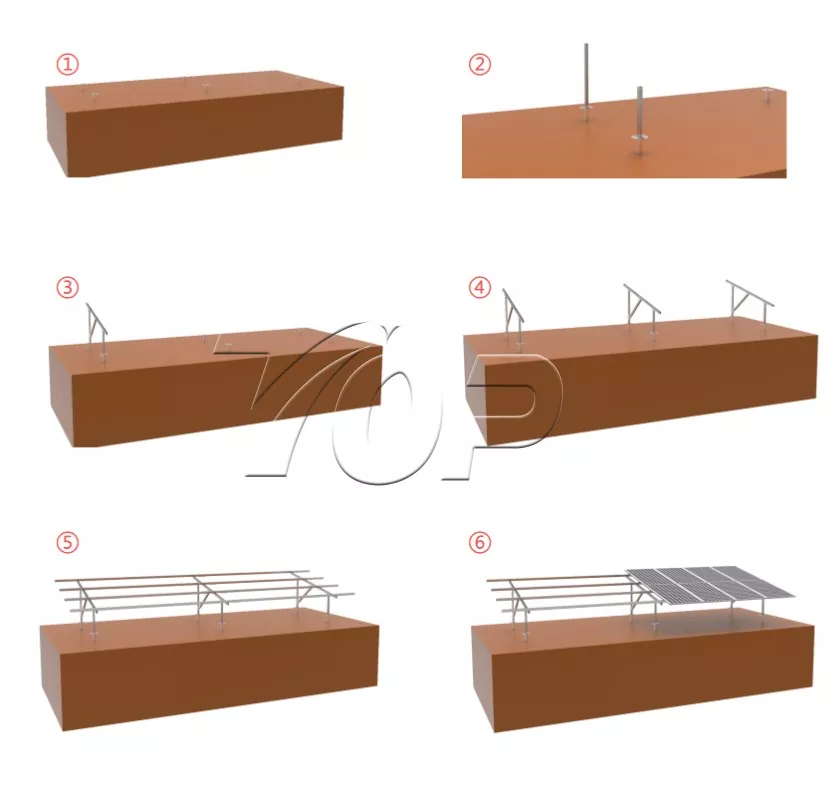

INSTALAZIO-PAUSOAK

Gure Eguzki Lurrean altzairuzko muntaketa sistema fabrikatik aurrez zulatutako zuloekin dator; ez da lekuan zulatzeko edo ebakitzeko behar, marrazkien arabera instalatu besterik ez. Gainera, ez du tresna espezializatu konplexurik behar, osagai arinak eta muntatzeko errazak ditu, lan-fluxu eraginkorra bermatzen du ainguratzetik panelen muntaketara, eta marradura txikiak auto-sendatzeko aukera ematen du, tokiko funtzionamendu-zailtasuna asko murriztuz.

Beheko informazioa beharrezkoa da diseinuaren konponbiderako:

1. Panelaren tamaina: _____ Luzera x_____ Zabalera x____ Lodiera (mm)

2. Aurreikusitako panelen diseinua/matrizea: ______Zk. segidan × ______Ez. zutabe batean,_____Multsoak

3. Lurraren aldea: ____mm

4. Inklinazio angelua: ____gradu

5. Haizearen Gehienezko Abiadura: ____m/s

6. Elur-karga: ____cm edo ____KN/m2

7. Zimentazioa: Beheko torloju-pilaren zimenduak edo hormigoizko zimenduak?
