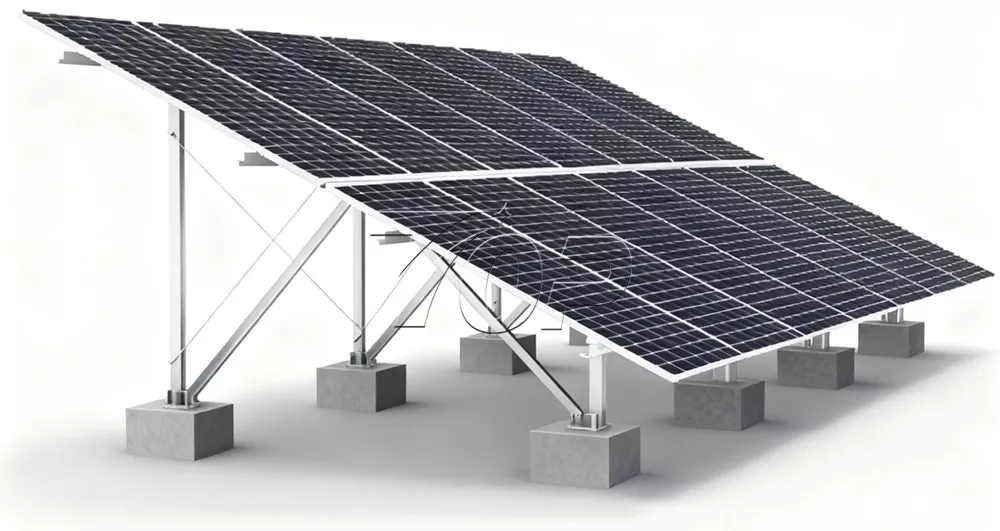

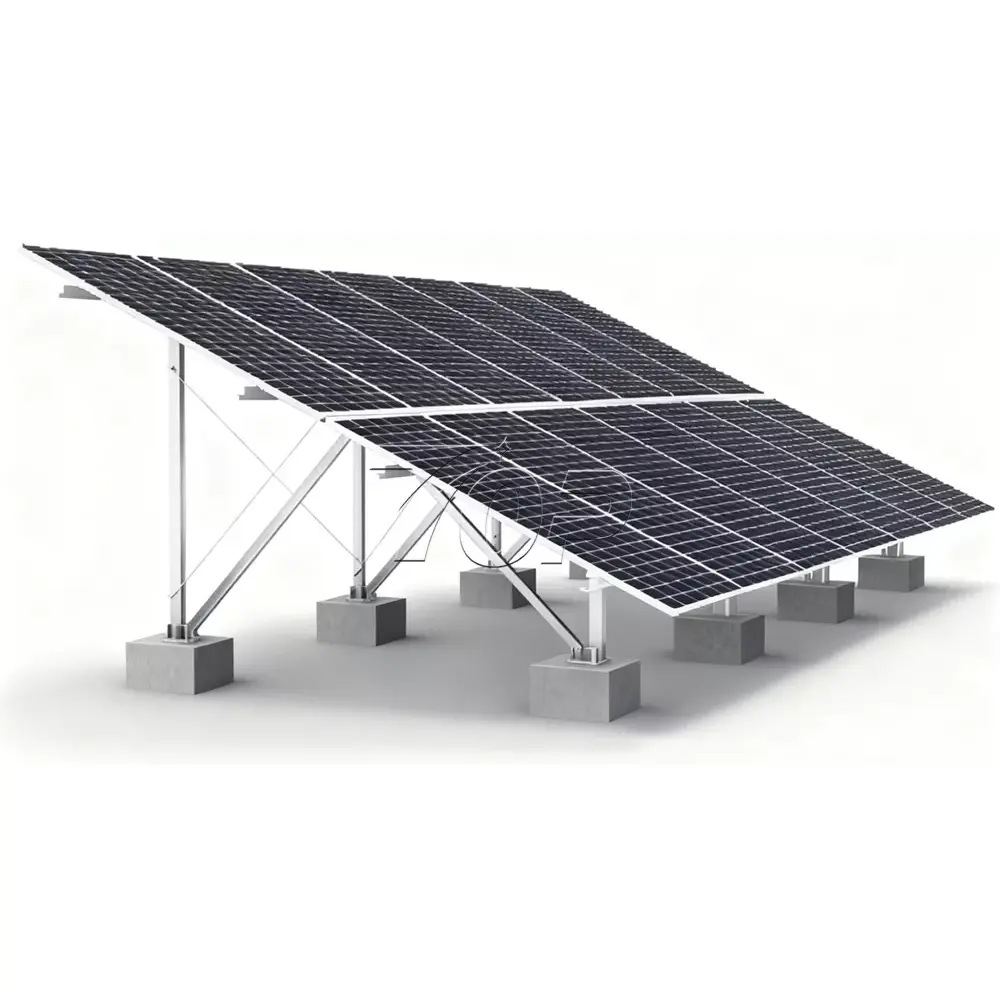

Lurrean Eguzki Muntaketa Sistema
Topfencesolar Lurrean Eguzki Muntatzeko Racking Sistemaren fabrikazioan aritu da eta mundu osoan eguzki muntatzeko egiturak eta euskarri kitak hornitzen ditu. Kanpoko lurrean zuzenean instalatzen den eguzki-panelaren egiturari egiten dio erreferentzia, lur lauetara, malda lurzoruetara, etab bezalako lur desberdinetara egokituz. Eta erabilera egonkorra, fidagarria eta iraunkorrari mesede egiten dio.
Marka izena:Topfentzesolar
Produktuaren materiala:Zinka, aluminioa eta magnesioa
Produktuaren funtzioa:Eguzki plakei euskarri egonkorra eskaini
Zerbitzu-bizitza:25 urte baino gehiago
Txinako fabrikatzaile eta hornitzaile profesional gisa, Topfencesolar marka Ground Solar Mounting Racking System haize/elur faktore helduen karga kalkulatuz bereziki diseinatuta dago. Aluminiozko edo beroan galbanizatutako altzairuarekiko aldea, Zn-Al-Mg galbanizatutako aluminiozko magnesiozko estaldura teknologia erabiltzen ari gara.
ZAM materialaren oinarriak:
Zink Aluminio Magnesio egitura korrosioaren aurkako errendimendu bikaina dute.
(Tamaina gehiago eskaintzen dituzte aukerak)
Korrosioaren aurkako printzipioa, batez ere, aleazio-elementuen efektu sinergikoan oinarritzen da: zinka, sakrifizio-anodo-elementu nagusia denez, burdina baino lehen korrosioa da, eta, ondorioz, euskarri-oinarria babesten du; aluminioak oxidozko film trinko bat sor dezake gainazalean, medio korrosiboen inbasioa gehiago oztopatuz; magnesioak alearen egitura findu dezake, aleazioaren korrosioarekiko erresistentzia eta propietate mekanikoak hobetuz. Aleazio anitzen konbinazio honek zink-aluminio-magnesio euskarriek korrosioaren aurkako euskarri tradizionalak baino askoz ere luzeagoa dute korrosioaren aurkako euskarriek, hala nola ingurune konplexu eta gogorretan galbanizatu arruntek baino. Eguzki panelen eta beste sistemen epe luzerako funtzionamendu egonkorra bermatzen ari da, eta korrosioak eragindako mantentze-kostuak eta segurtasun arriskuak murrizten ditu.

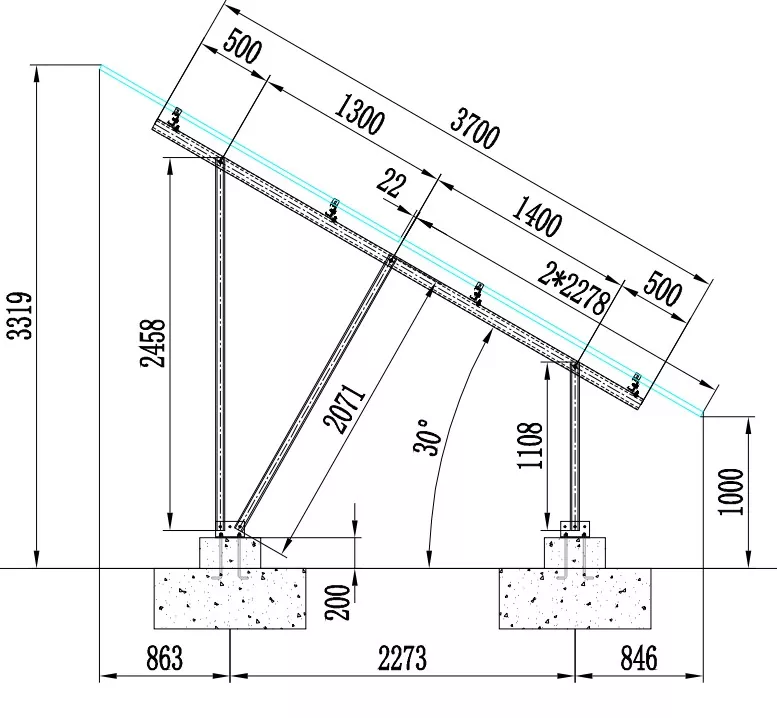

Egituraren datuak:
Egituraren izena: Ground Steel Eguzki Muntatzeko Sistema
Eguzki panelaren behealdearen eta zoruaren arteko gutxieneko altuera: 1000 mm.
Gehienezko altuera 3319 mm da
Inklinazio angelua: 30°
Fundazioa: Hormigoia
Eguzki panelen ilara: 2 panel
Instalazioaren orientazioa: Bertikala (erretratua ere pertsonalizatu daiteke)
Bizkarraldea: U formako ZAM altzairua zulodun
Materiala: ZAM
Lotura: SUS304 torlojua/azkoinak/torlojuak

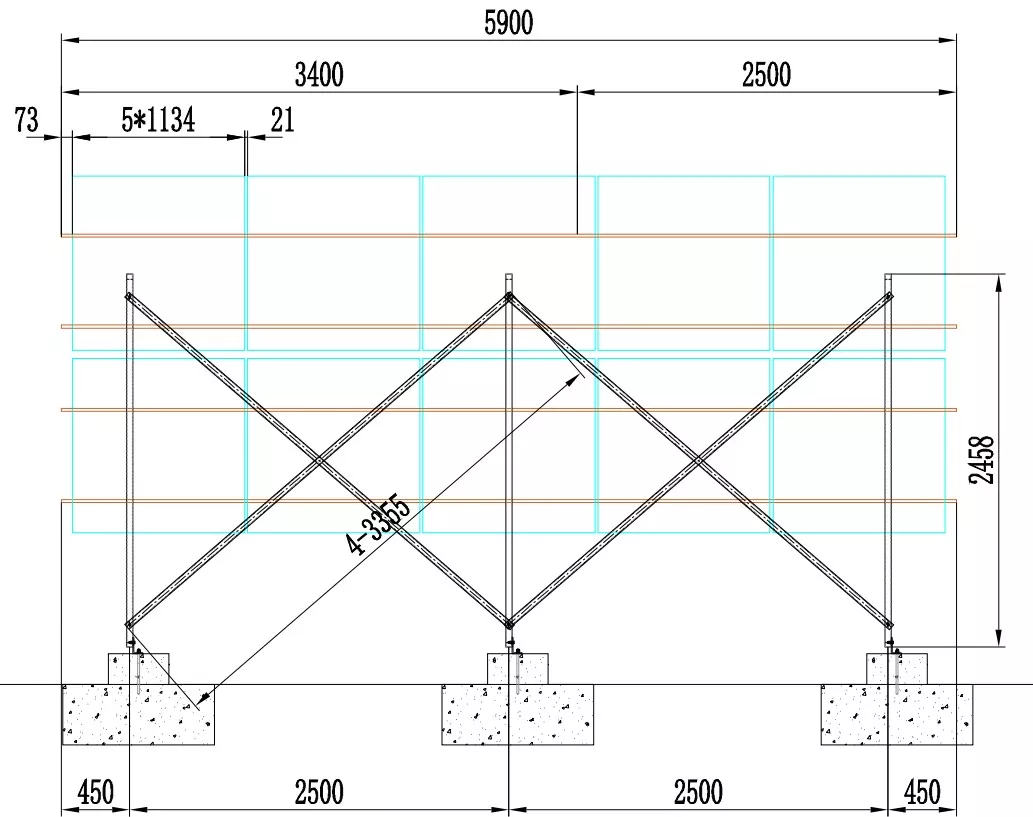

Eraikuntzaren eta konexioaren xehetasunak.
|
|
|
|
|
|
|
|
|
|
Topfencesolar-en Egituraren BOM
|
Elementu zk. |
Izena |
Deskribapena |
Materiala |
|
|
Beam |
3700 |
S350ZAM |
|
|
C80x40x15 erraila |
3400 |
S350ZAM |
|
C80x40x15 erraila |
2500 |
S350ZAM |
|
|
|
Post Cmota (zuloarekin) |
1108 |
S350ZAM |
|
C zutabea (zuloarekin) |
2458 |
S350ZAM |
|
|
|
C forma Diagonal giltza |
2071 |
S350ZAM |
|
|
Atzeko saihesbidea U forma |
3355 |
S350ZAM |
|
Atzeko saihesbidea U forma |
2680 |
S350ZAM |
|
|
|
Oinarria Angelu altzairua 02 (Hormigoizko oinarria) |
110*70*6*190 |
S350ZAM |
|
Oinarria Angelu altzairua 02 (Hormigoizko oinarria) |
110*70*6*190 |
S350ZAM |
|
|
|
Konektorea |
200 |
S350ZAM |
|
|
Purlin euskarria |
L80*50-1 |
S350ZAM |
|
|
Bukaerako besarkadura bertikala- atzeko blokeo mota |
L40 |
Al6005-T5 |
|
|
Erdiko atzeko blokeo bertikala |
L40 |
Al6005-T5 |

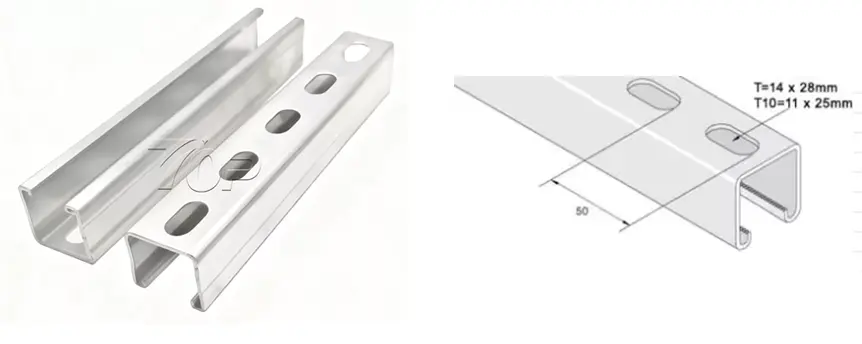

U formaren tamaina tamaina desberdinetarako pertsonalizatu daiteke.

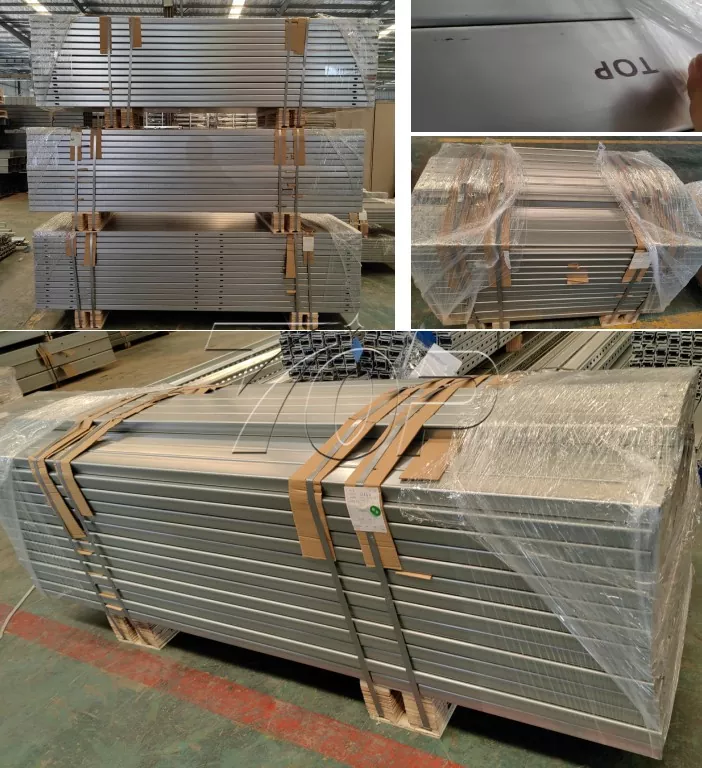

Amaitutako ekoizpen-argazkiak.

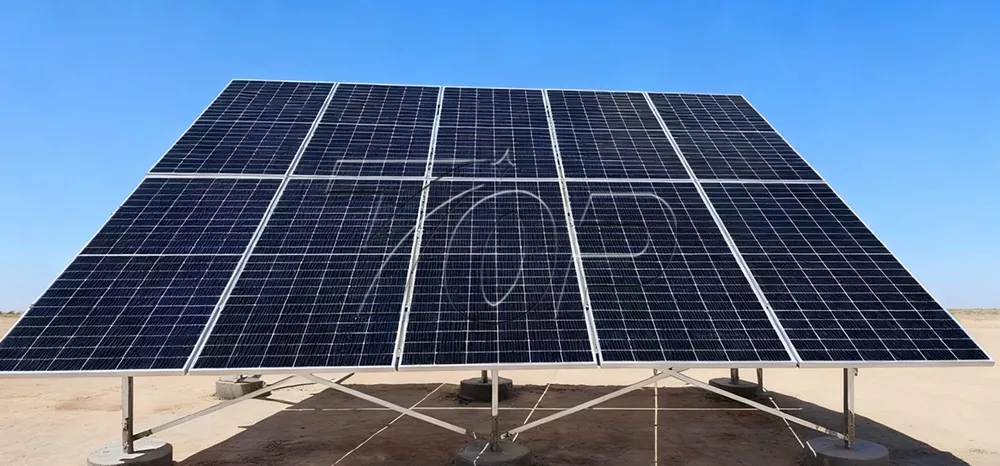

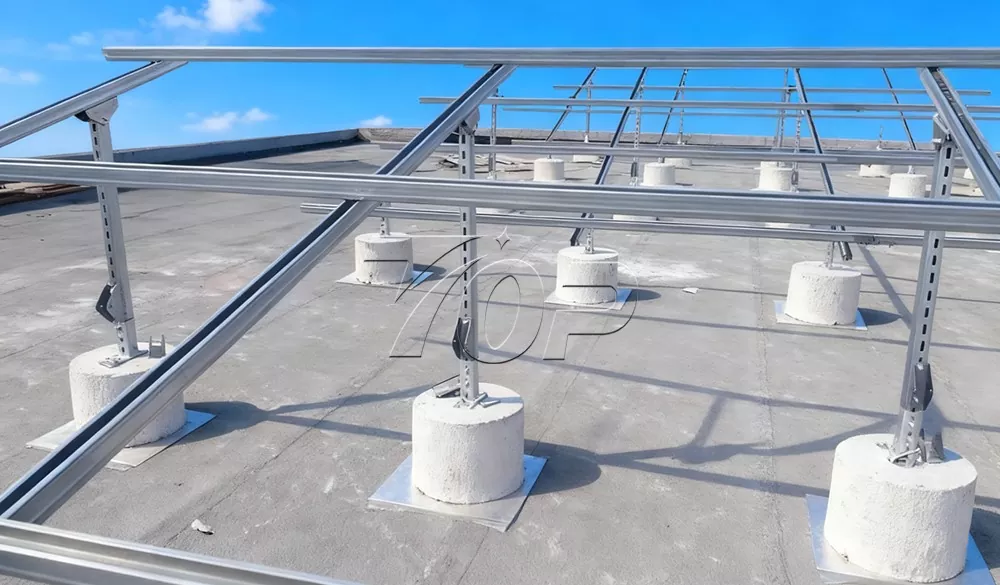

Benetako aplikazio kasuak
