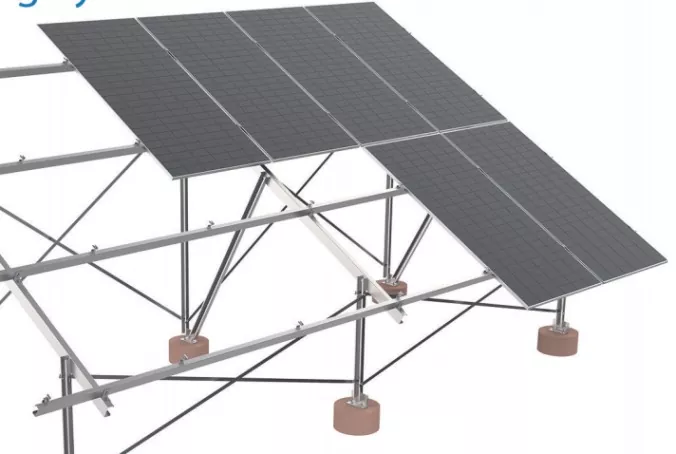

Eguzki-panel lurrean muntatzeko rack

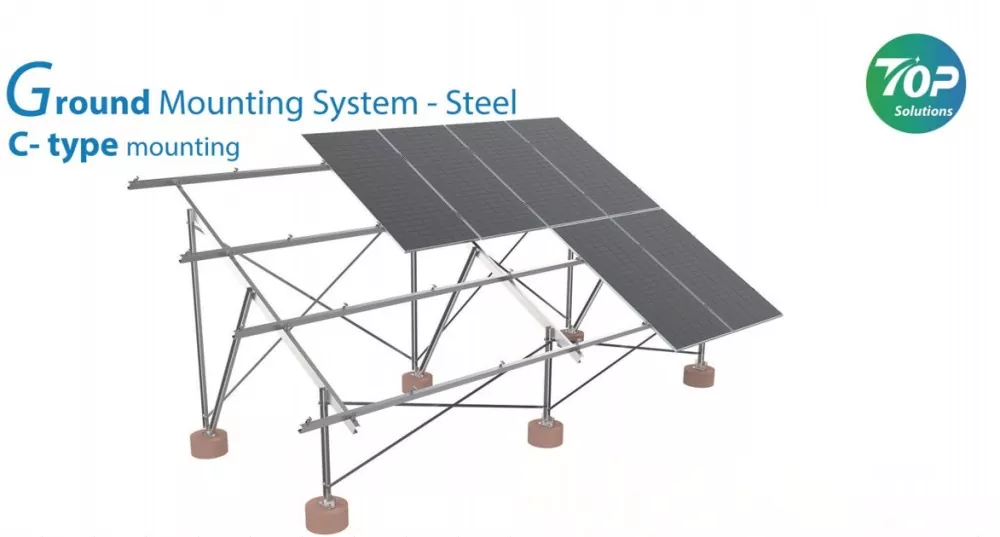

Zure lurreko sistemarako erresistentzia handiko eta arina eguzki-muntatzeko rack bat lortzeko, Topfencesolarrekin harremanetan jar zaitezke eta utzi gaitzazu zure hornitzaile izan C-formako eguzki-panelen lurrean muntatzeko rack honen hornitzailea.

Kalitate handiko lurrean muntatzeko sistema honek euskarri sistema osoaren pisua murriztuko du, eguzki-panelak barne, garraiatzeko ahalmen nahikoa bermatuz. Bere euskarri arinagoak oso erosoak dira garraioan eta instalazioan eramateko. Aurrerapen ona duen bestea fundazioaren karga-beharrak murrizten ari direla da.

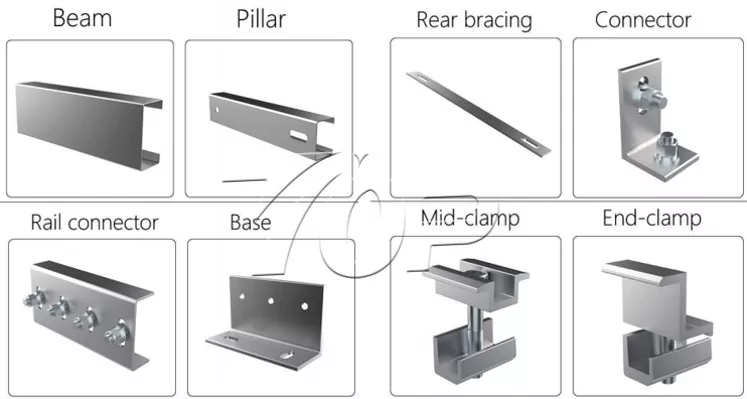

Osagaiak:

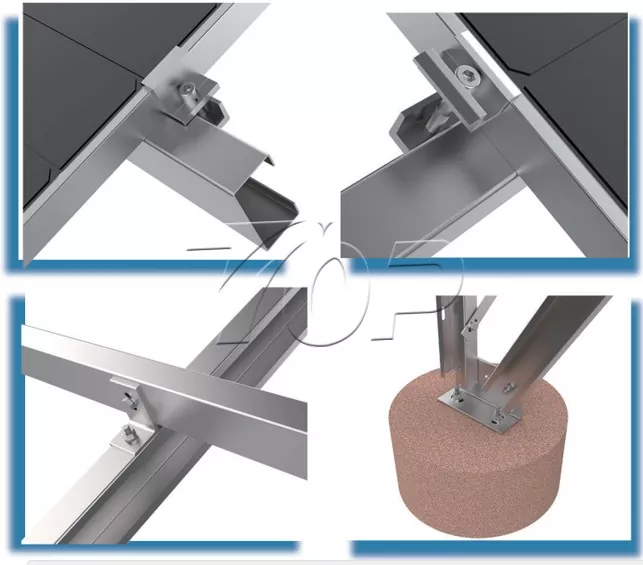

Egituraren konexio zatiaren xehetasunak

Instalazio urratsak:

1 Instalaziorako prestatzen

Gunearen egiaztapena: lurzoruaren lautasuna eta lurzoru mota egiaztatu (aingura-torlojuak edo hormigoizko zimenduak gomendatzen dira).

2 Instalazio-prozedura

Fundazioaren finkapena:

Hormigoizko oinarriak erabiltzen badira: gutxienez 80 cm-ko sakonera duten hormigoizko zuloak bota eta euskarri-oinarrizko torlojuak sartu.

Aingura-torlojuak erabiltzen badituzu (gomendatua): Torlojuak lurrean torlojuak diseinuaren sakoneraraino (normalean 1,2-2 m).

Euskarri muntaia:

Finkatu C formako altzairuzko zutabea oinarrian bertikalki eta estutu torlojuekin.

Instalatu zeharkako euskarri-habeak eta giltza diagonalak eguzki-panelen lurrean muntatzeko rack-egitura berdinduta dagoela ziurtatzeko (kalibratu maila erabiliz).

Eguzki plakak instalatu:

Eguzki lurreko panelak habearen gainean jartzen dira eta aluminiozko aleazioarekin finkatzen dira tarte uniformea ​​bermatzeko (gomendatutako tartea ≥10cm beroa xahutzeko).

Abantailak:

Erresistentzia handiko materiala: beroan galbanizatutako altzairuak (HDG) edo aluminio anodizatuak korrosioarekiko erresistentzia bikaina eta egiturazko sendotasuna eskaintzen ditu 25 urte baino gehiagoko bizitzarekin.

Diseinu modularra: eguzki-panelen lurrean muntatzeko rack muntaia eta doikuntza azkarra onartzen du, eguzki-panelen tamaina ezberdinekin bateragarria.

Haizearen erresistentzia: Eguzki-erresistentzia optimizatuaren diseinuaren egituraren eta oinarriaren finkapenaren bidez, 60 m/s-ko haizearen abiadurari aurre egin diezaioke, haize-presio handiko eremuetarako egokia.

Instalazio malgua Angelua: inklinazio finkoaren angelua (15°-60°) edo sasoiko angeluaren doikuntza onartzen du energia sortzeko eraginkortasuna maximizatzeko.

Mantentze baxua: ez da hormigoizko zimendurik behar, eraikuntzaren kutsadura murrizten du, mantentze kostu baxuak.
